Chân quỳ sen tắm Inox SUS 304 Eurolife EL-2Z

Chân quỳ sen tắm Inox 304 Eurolife EL-2Z cho hệ thống sen vòi công trình

Chân quỳ sen tắm Inox 304 Eurolife EL-2Z là phụ kiện kết nối dùng trong hệ thống sen nóng lạnh, có nhiệm vụ liên kết đường nước chờ âm tường với cụm củ sen đồng thời tạo khả năng cân chỉnh vị trí giữa hai đầu kết nối.

EL-2Z được cấu hình theo bộ 02 chân chữ Z lệch tâm, vật liệu Inox SUS 304, chiều dài mỗi chân 49 mm. Hai đầu kết nối có kích thước 21 mm và 27 mm. Thiết kế lệch tâm cho phép điều chỉnh khoảng cách hai đầu kết nối trong phạm vi chính thức 140–175 mm, trong đó 150 mm là khoảng cách tham chiếu tiêu chuẩn.

Đặc tính này giúp EL-2Z phù hợp cho việc đồng bộ hệ sen tắm tại các hạng mục nhà ở, căn hộ, khách sạn và các công trình cần xử lý sai số vị trí đường nước chờ trong phạm vi cho phép.

Quy cách kỹ thuật chân quỳ Eurolife EL-2Z

Bản vẽ kỹ thuật sản phẩm

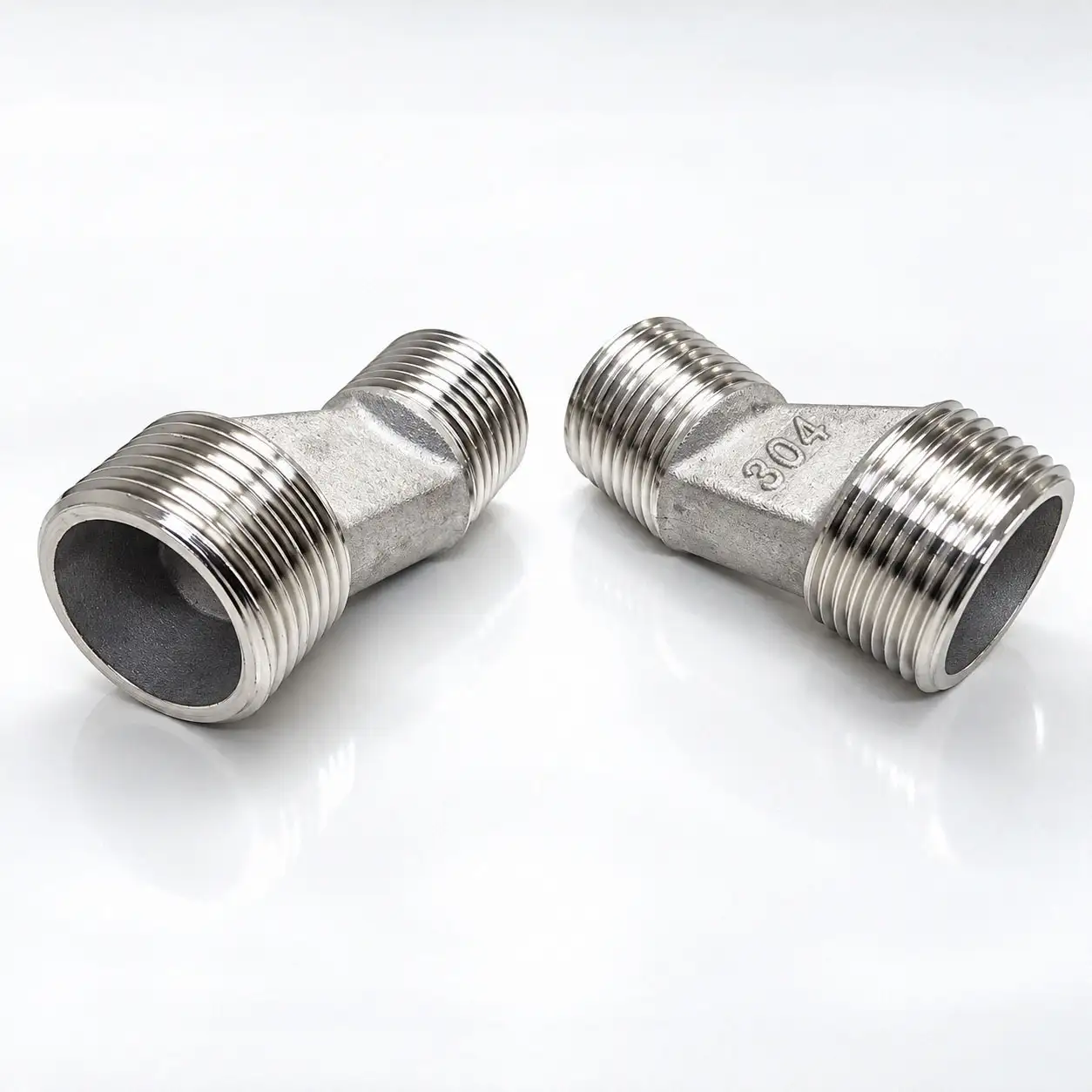

Cấu tạo chữ Z và nguyên lý cân chỉnh lệch tâm

Khác với một đầu nối thẳng, thân của EL-2Z tạo độ lệch giữa trục kết nối phía đường nước chờ và trục kết nối phía củ sen. Khi xoay chân quỳ quanh đầu ren đã lắp vào đường chờ, vị trí đầu kết nối phía ngoài sẽ dịch chuyển theo cung tròn.

Hai chân quỳ lệch tâm sen tắm có thể được căn chỉnh độc lập. Nhờ đó, kỹ thuật viên có thể đưa khoảng cách hai điểm kết nối về vị trí phù hợp trước khi lắp thân củ sen.

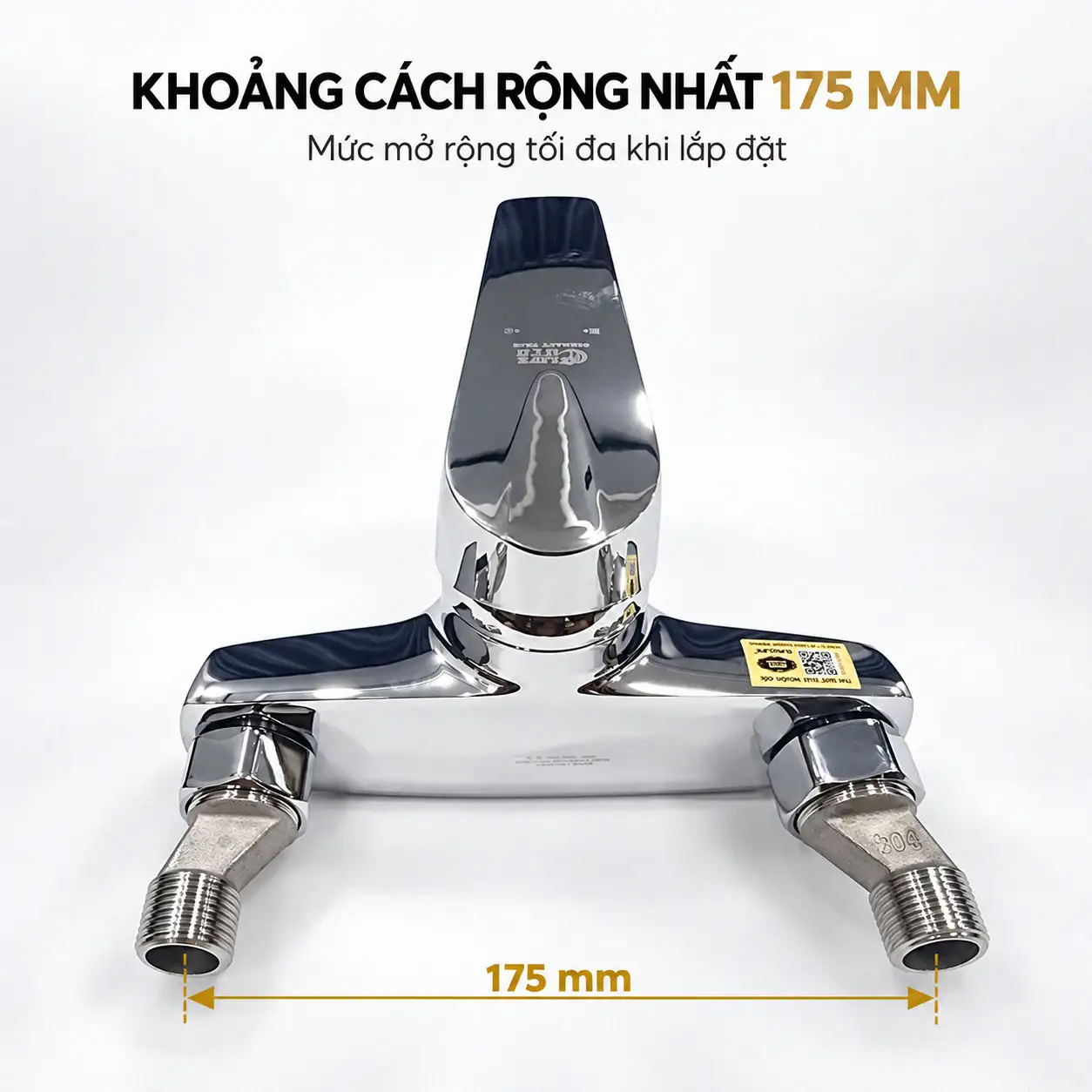

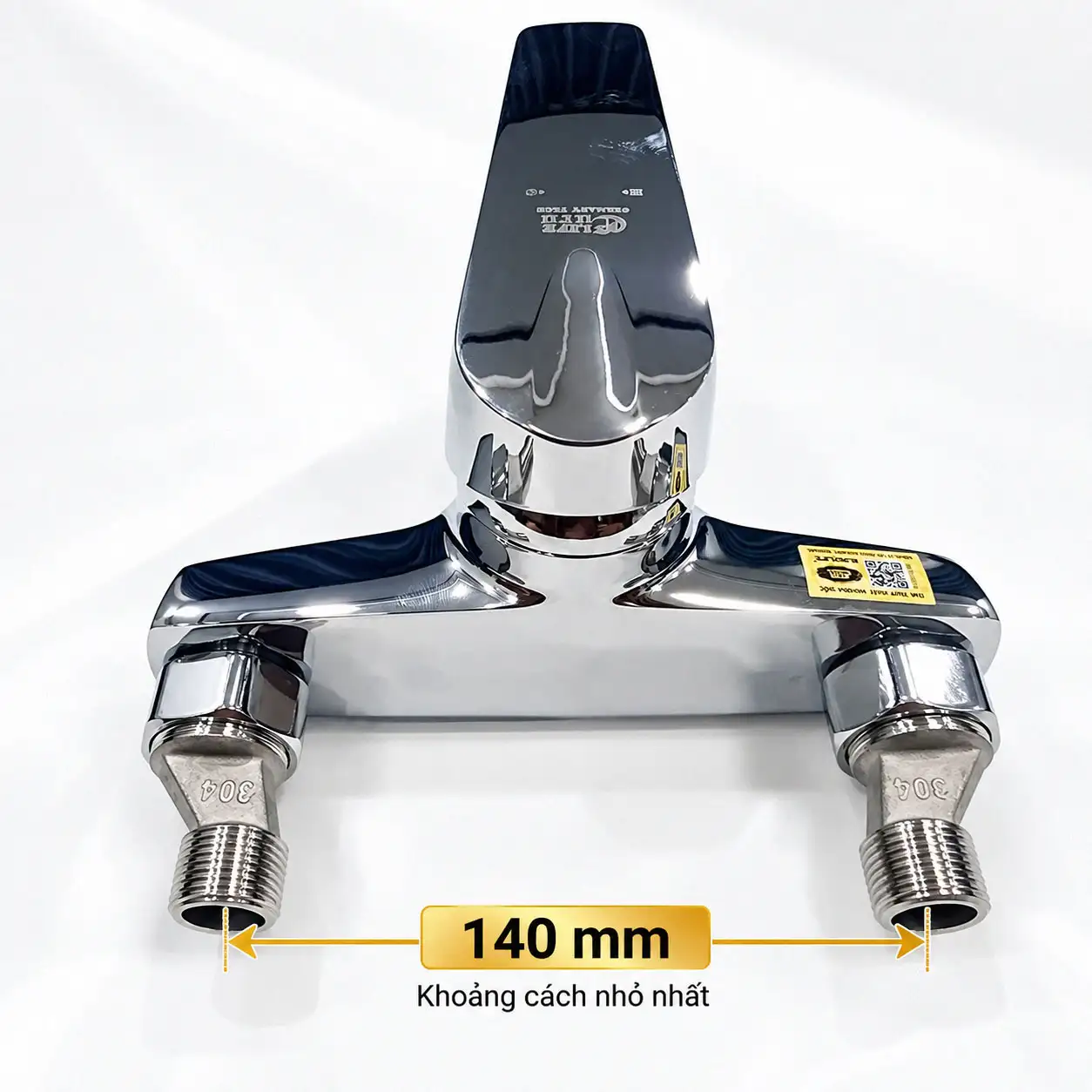

Phạm vi sử dụng của EL-2Z được xác định từ 140 mm đến 175 mm. Khoảng 150 mm nằm trong dải điều chỉnh và là thông số tham chiếu phổ biến khi bố trí hai đầu nước nóng – lạnh.

Ý nghĩa của phạm vi điều chỉnh 140–175 mm trong thi công

Ở giai đoạn thi công phần thô, vị trí hai đường nước chờ được xác lập trước khi hoàn thiện tường và trước khi thiết bị sen vòi được lắp đặt. Sai số có thể phát sinh do vị trí ống, lớp hoàn thiện hoặc điều kiện thực tế của từng khu vực lắp.

Việc sử dụng chân quỳ sen tắm Inox 304 Eurolife EL-2Z tạo thêm biên độ cân chỉnh tại vị trí lắp thiết bị. Trong phạm vi 140–175 mm, kỹ thuật viên có thể xoay hai chân lệch tâm để đồng bộ tâm kết nối với cụm sen phù hợp mà không phụ thuộc hoàn toàn vào một vị trí cố định duy nhất.

Đây là một yếu tố đáng lưu ý khi lập danh mục phụ kiện sen vòi cho dự án công trình, đặc biệt ở các dự án sử dụng số lượng lớn thiết bị và cần thống nhất quy trình lắp đặt giữa nhiều khu vực.

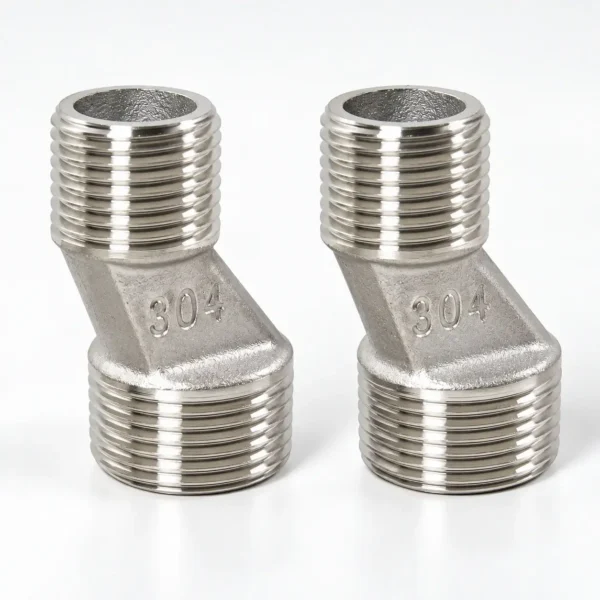

Vật liệu Inox SUS 304

Phần thân của EL-2Z được sản xuất từ Inox SUS 304. Với một phụ kiện nằm trực tiếp tại vị trí kết nối giữa đường nước và thiết bị, kết cấu chắc chắn và khả năng duy trì độ ổn định của ren trong quá trình lắp đặt là những yếu tố cần được quan tâm.

Việc xác định rõ vật liệu cũng giúp đơn vị tư vấn, nhà thầu và bộ phận mua hàng thuận tiện hơn khi xây dựng danh mục phụ kiện sen vòi Inox 304 công trình và đối chiếu cấu hình thiết bị giữa các hạng mục.

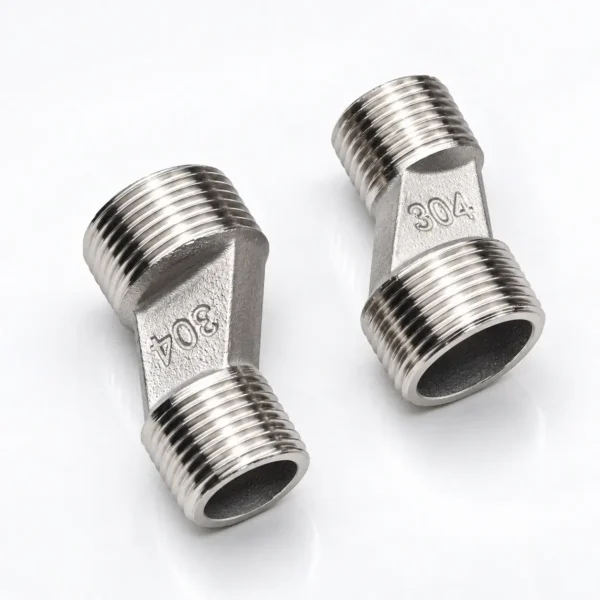

Cấu hình đầu kết nối 21 mm – 27 mm

Mỗi EL-2Z sử dụng hai đầu kết nối theo dữ liệu kỹ thuật của sản phẩm:

Đầu 21 mm: lắp với đường nước chờ.

Đầu 27 mm: kết nối với phía thiết bị sen có quy cách phù hợp.

Khi đưa EL-2Z vào bảng vật tư hoặc hồ sơ lựa chọn phụ kiện, cần kiểm tra đồng thời kích thước đầu kết nối, khoảng cách tâm, vị trí đường chờ và cấu hình thực tế của mẫu củ sen dự kiến sử dụng.

Không nên chỉ dựa trên tên gọi “chân quỳ sen” để thay thế chéo giữa các hệ thiết bị mà chưa kiểm tra thông số kết nối.

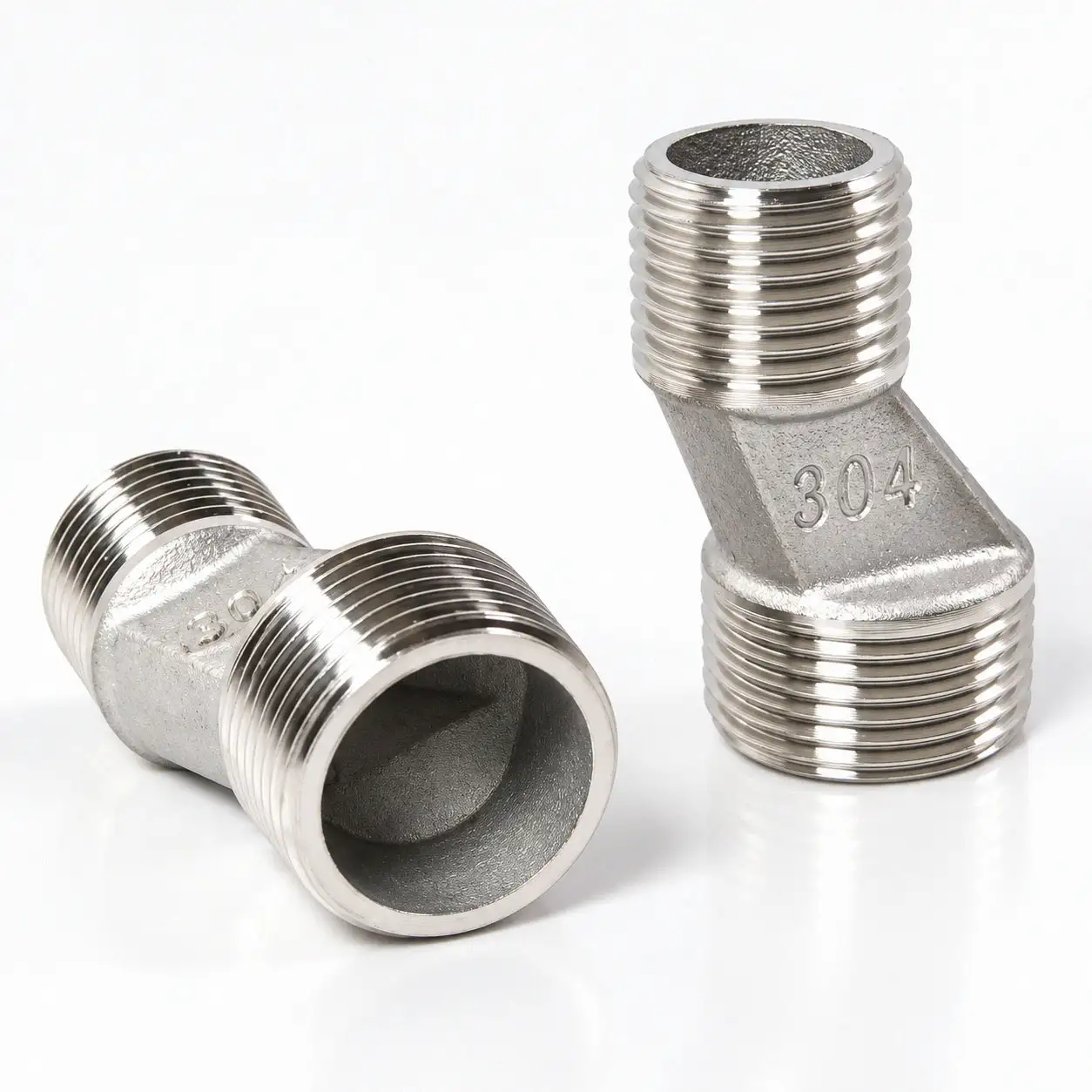

Chiều dài 49 mm và cấu hình bộ 02 chân

Mỗi chân EL-2Z có chiều dài tổng thể 49 mm. Một bộ sản phẩm gồm 02 chân, tương ứng với hai đầu nước của hệ sen nóng lạnh.

Cấu hình theo bộ giúp đơn vị thi công quản lý vật tư rõ ràng hơn: mỗi vị trí củ sen sử dụng một bộ EL-2Z khi thiết kế và quy cách kết nối yêu cầu loại chân quỳ này.

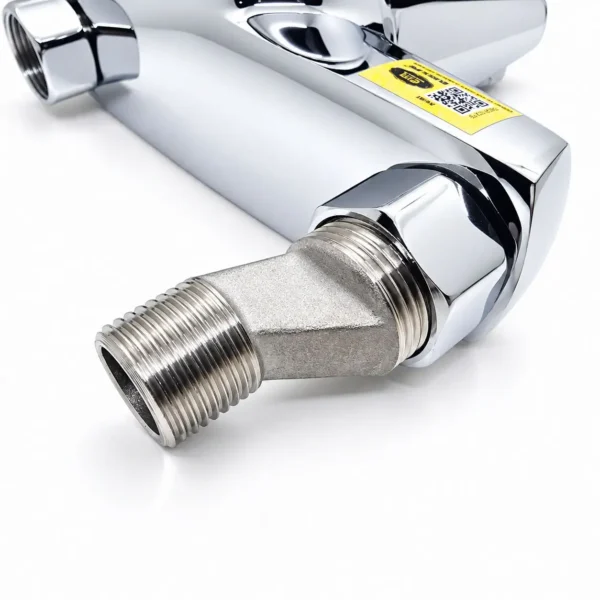

Ứng dụng EL-2Z trong dự án công trình

Chân quỳ sen tắm Inox 304 Eurolife EL-2Z có thể được xem xét cho các hạng mục phòng tắm sử dụng củ sen hoặc cây sen nóng lạnh có kết nối tương thích, bao gồm nhà ở, căn hộ, khu lưu trú, khách sạn và các công trình dân dụng khác.

Đối với dự án số lượng lớn, lợi thế của chân quỳ lệch tâm không chỉ nằm ở chức năng kết nối mà còn ở khả năng hỗ trợ xử lý sai số vị trí đầu chờ trong một dải xác định. Điều này giúp quá trình lắp đặt có thêm phương án cân chỉnh tại từng vị trí thực tế.

Lưu ý khi đưa EL-2Z vào hồ sơ vật tư

Trước khi lựa chọn số lượng lớn, đơn vị thiết kế hoặc thi công nên đối chiếu quy cách đầu ren của đường chờ và củ sen, khoảng cách tâm thiết kế, chiều sâu hoàn thiện của đầu chờ, phương án làm kín kết nối và mẫu thiết bị thực tế.

Khoảng điều chỉnh 140–175 mm là thông số của cơ cấu chân chữ Z; không nên hiểu đây là khả năng bù cho mọi sai lệch đường ống. Những vị trí có sai lệch vượt ngoài phạm vi sản phẩm cần được kiểm tra và xử lý hệ thống đường nước trước khi lắp thiết bị.

Chứng chỉ và thông tin thương hiệu Eurolife

Đơn vị thiết kế, nhà thầu và đối tác có thể tham khảo thêm thông tin chứng chỉ, công nghệ và thương hiệu Eurolife tại:

Chứng chỉ – Công nghệ – Thương hiệu Eurolife

Câu hỏi thường gặp về Eurolife EL-2Z cho công trình

Khoảng điều chỉnh của EL-2Z là bao nhiêu?

Khoảng cách hai đầu kết nối có thể được cân chỉnh trong phạm vi 140–175 mm. Khoảng cách tham chiếu tiêu chuẩn là 150 mm.

EL-2Z có phải phụ kiện lệch tâm không?

Có. Sản phẩm sử dụng cấu tạo chữ Z tạo độ lệch giữa hai trục kết nối, từ đó hỗ trợ cân chỉnh vị trí củ sen so với đường nước chờ.

Vật liệu của EL-2Z là gì?

Thân chân quỳ được chế tạo từ Inox SUS 304.

Quy cách kết nối của EL-2Z như thế nào?

Mỗi chân có hai đầu kích thước 21 mm và 27 mm. Đầu 21 mm kết nối với đường nước chờ, đầu 27 mm kết nối về phía thiết bị tương thích.

Một bộ EL-2Z sử dụng cho bao nhiêu vị trí củ sen?

Một bộ gồm 02 chân, tương ứng với hai đường nước nóng và lạnh của một vị trí sen có cấu hình phù hợp.

Khi đặt EL-2Z số lượng công trình cần kiểm tra gì?

Nên đối chiếu mẫu củ sen thực tế, quy cách hai đầu kết nối, khoảng cách tâm đường chờ và điều kiện hoàn thiện tại vị trí lắp trước khi xác nhận cấu hình và số lượng.
