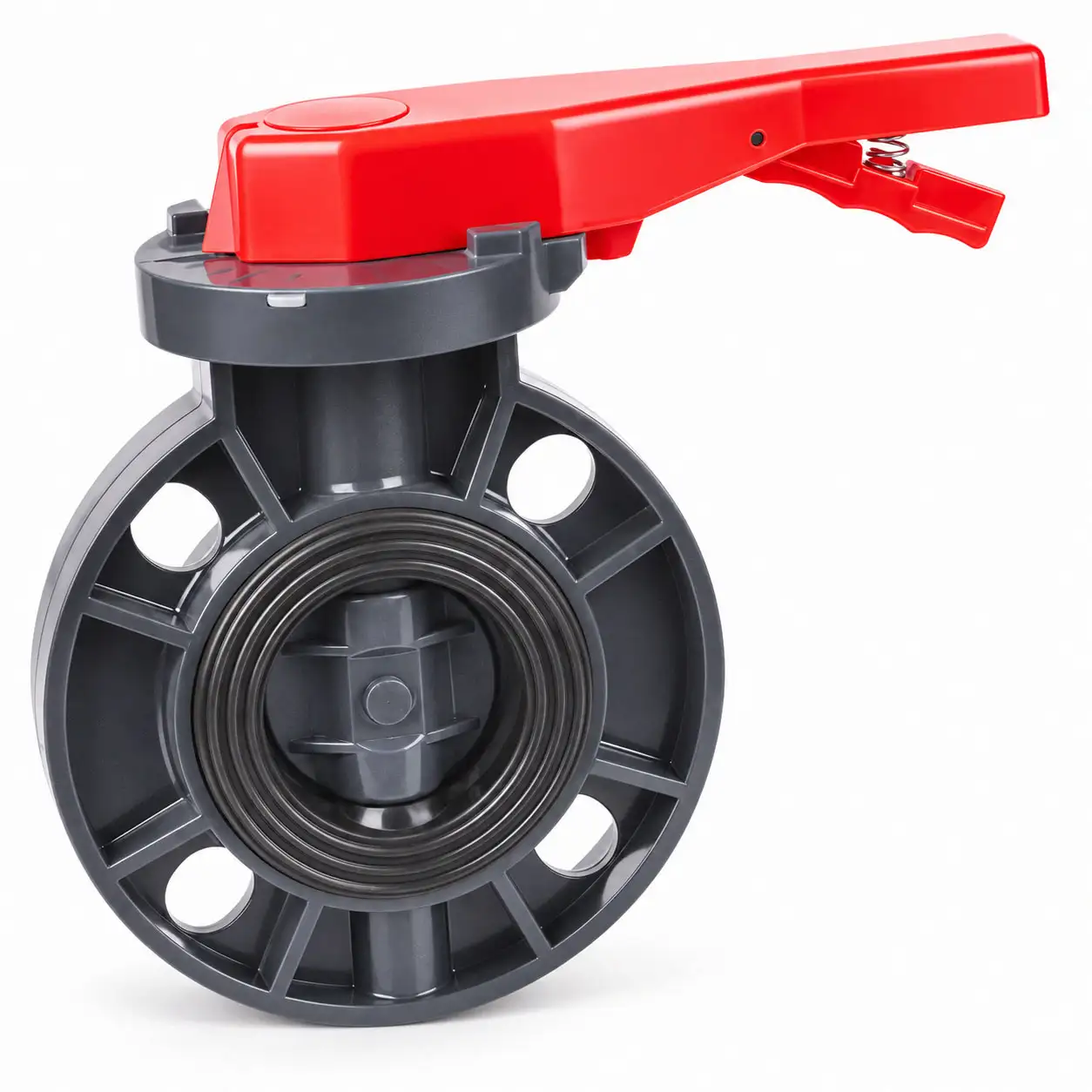

Van bướm uPVC mặt bích Eurolife EL-VB PN10 – Đĩa PVDF
Van bướm uPVC mặt bích Eurolife EL-VB là dòng van sử dụng cơ cấu đĩa xoay để đóng, mở và hỗ trợ điều chỉnh dòng chảy trong hệ thống đường ống. Sản phẩm được định hướng cho nhu cầu công trình, dự án, nhà thầu, nhà phân phối và đại lý cần một dòng van nhựa có cấu hình vật liệu và thông số kỹ thuật rõ ràng.
Van bướm uPVC mặt bích Eurolife EL-VB sử dụng thân uPVC, đĩa PVDF, trục Inox và seat EPDM. Van vận hành bằng tay gạt theo cơ chế quay khoảng 1/4 vòng, áp suất danh định PN10 trên toàn bộ dải kích thước và có các size 60 / 90 / 110 / 125 / 160 / 200 mm.
Sản phẩm áp dụng ANSI / JIS / DIN, sử dụng công nghệ Taiwan, có dải nhiệt độ làm việc từ -10°C đến 110°C và được xác nhận sử dụng cho nước, khí và môi chất hóa chất phù hợp.
Cấu hình kỹ thuật của van bướm uPVC mặt bích Eurolife EL-VB
Một trong những yếu tố quan trọng khi lựa chọn van bướm uPVC mặt bích Eurolife EL-VB cho hồ sơ kỹ thuật hoặc dự án là cấu hình vật liệu của từng bộ phận.
| Thân van | uPVC |
| Đĩa van | PVDF |
| Trục van | Inox |
| Seat / roong | EPDM |
| Kiểu vận hành | Tay gạt |
| Cơ cấu khóa | Cò nhấn kết hợp lò xo |

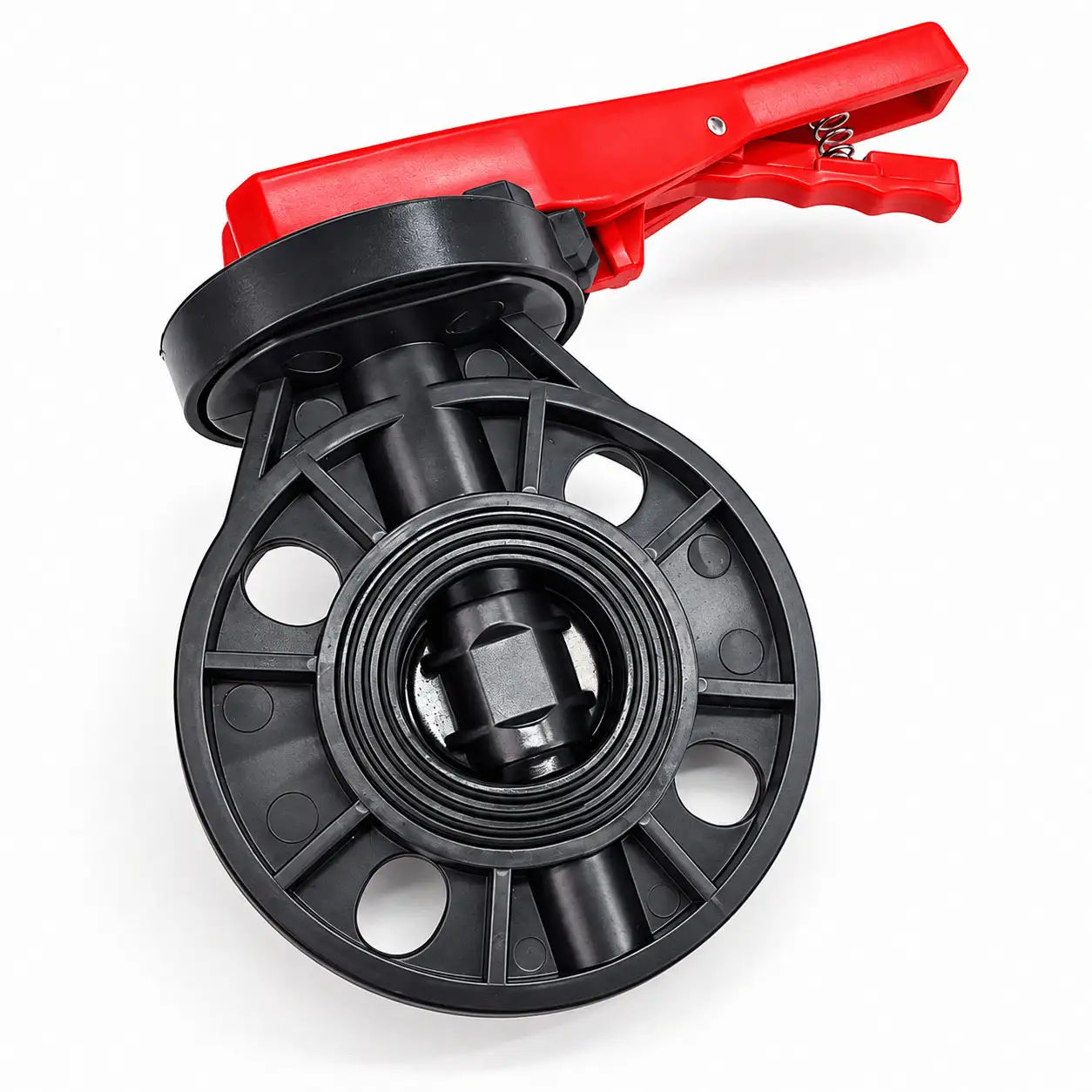

Thân van uPVC
Thân uPVC tạo nên kết cấu chính của van, giữ cụm đĩa, trục và seat tại vị trí làm việc đồng thời tạo giao diện lắp đặt với hệ thống mặt bích.
Đối với hồ sơ dự án, việc xác định rõ vật liệu thân là uPVC giúp đơn vị thiết kế và mua hàng phân biệt EL-VB với các dòng van nhựa sử dụng vật liệu khác.

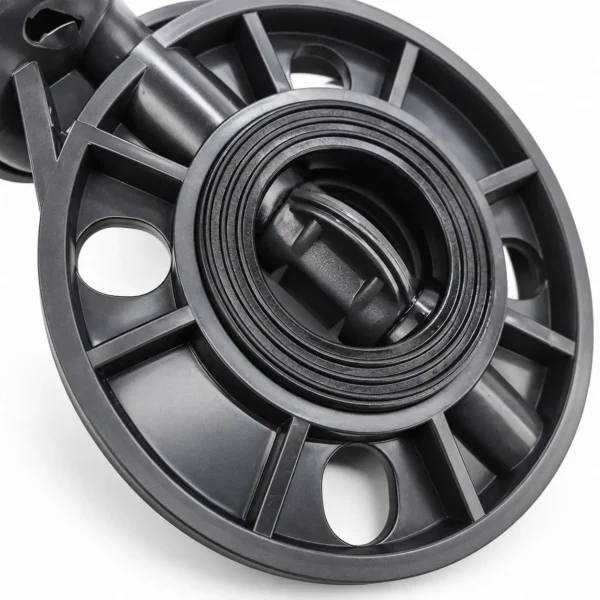

Đĩa van PVDF
Đĩa PVDF được bố trí tại trung tâm lòng van và trực tiếp thay đổi tiết diện dòng chảy.
Khi trục quay, đĩa thay đổi góc trong thân van. Vị trí của đĩa quyết định trạng thái mở, đóng hoặc mức mở trung gian.
Đĩa PVDF là một trong những đặc điểm đáng chú ý của van bướm uPVC mặt bích Eurolife EL-VB, đặc biệt khi kỹ sư hoặc nhà thầu cần xác định chi tiết vật liệu của bộ phận tiếp xúc trực tiếp với dòng lưu chất.

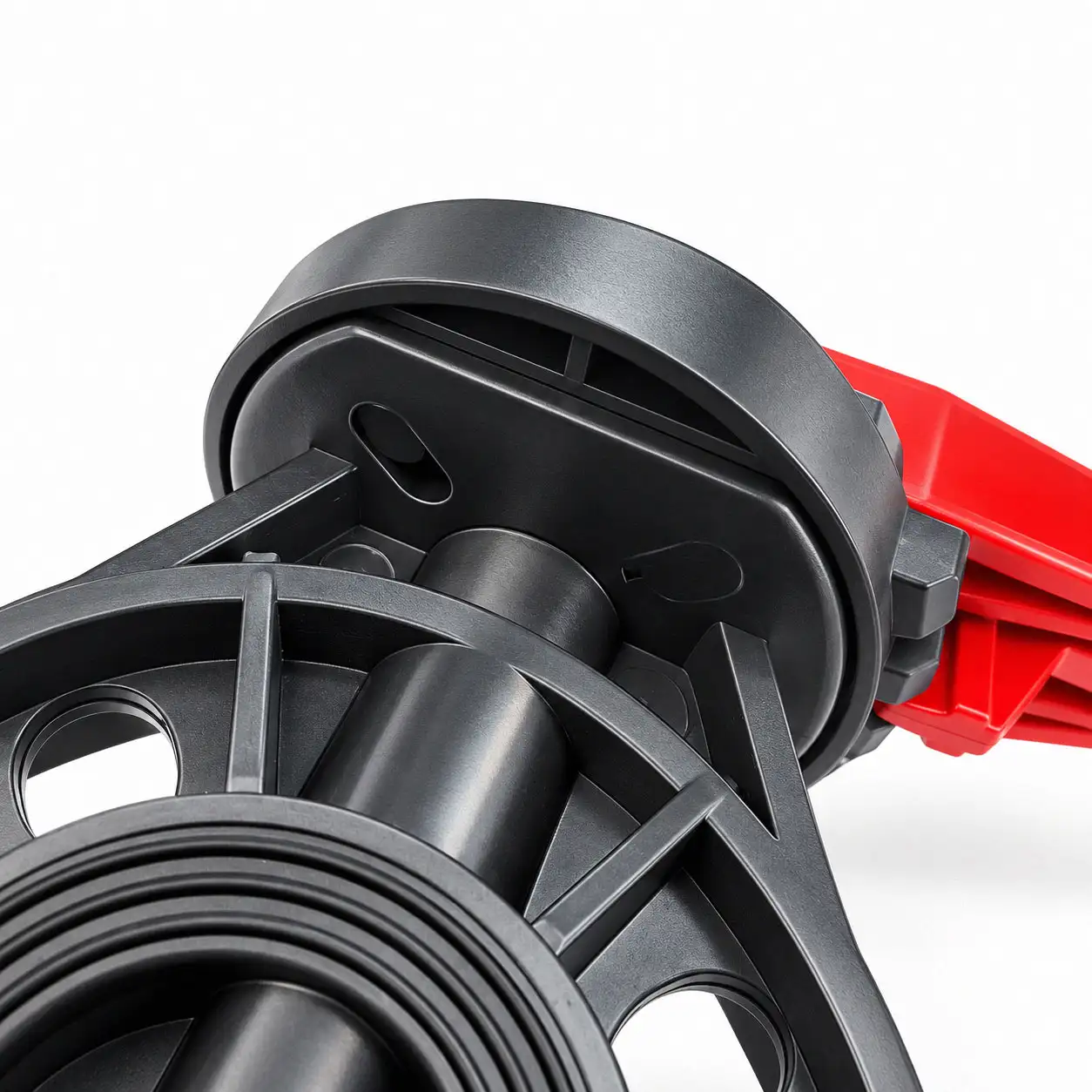

Trục van Inox
Trục van bằng Inox truyền chuyển động từ cơ cấu tay gạt xuống đĩa PVDF. Đây là bộ phận trung gian giúp chuyển thao tác của người vận hành thành chuyển động quay của đĩa.

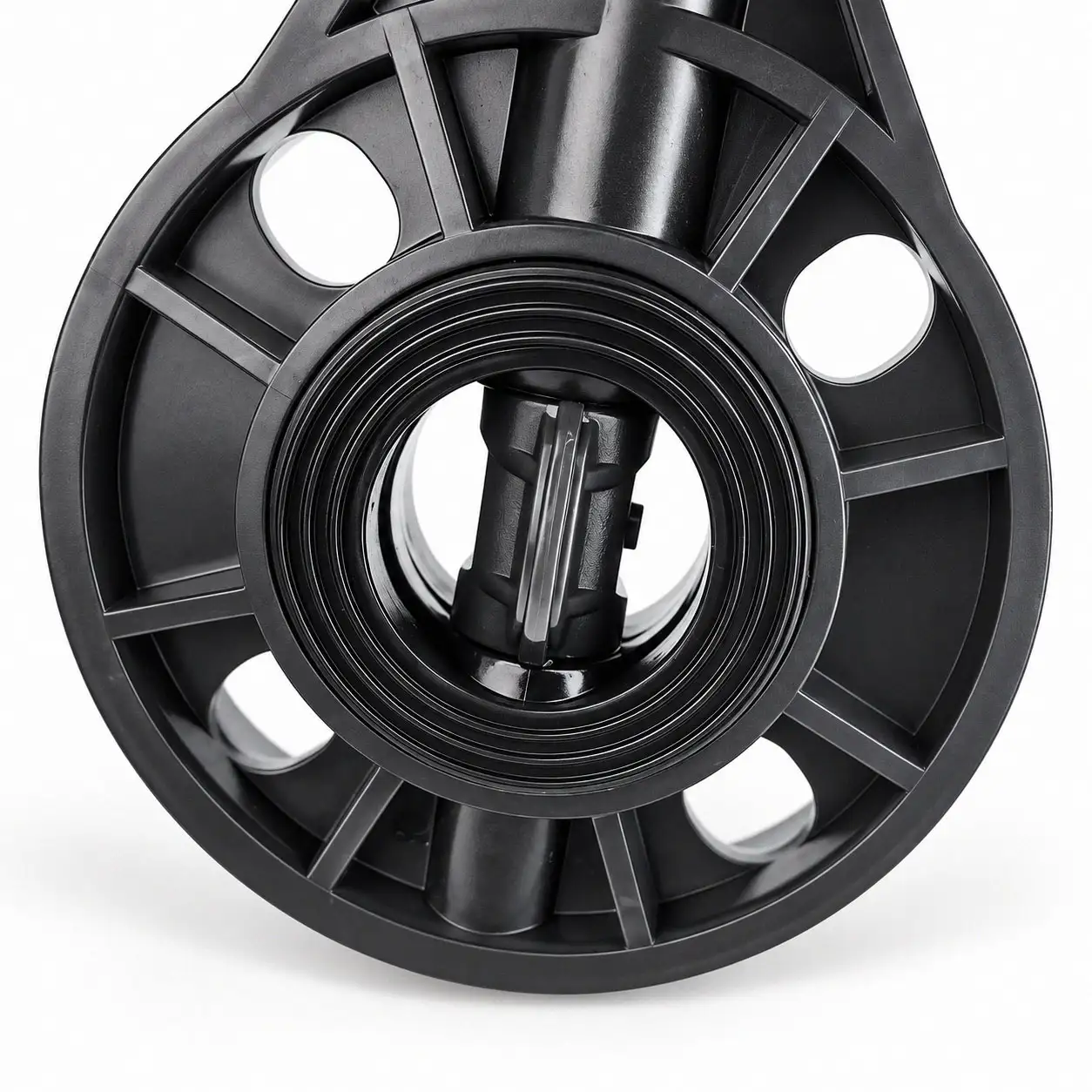

Seat EPDM
Seat/roong EPDM đảm nhiệm chức năng làm kín tại vùng tiếp xúc của đĩa và thân van.
Khi sử dụng EL-VB cho môi chất hóa học, kỹ sư cần xem xét khả năng tương thích của EPDM cùng với uPVC và PVDF theo từng loại hóa chất cụ thể.

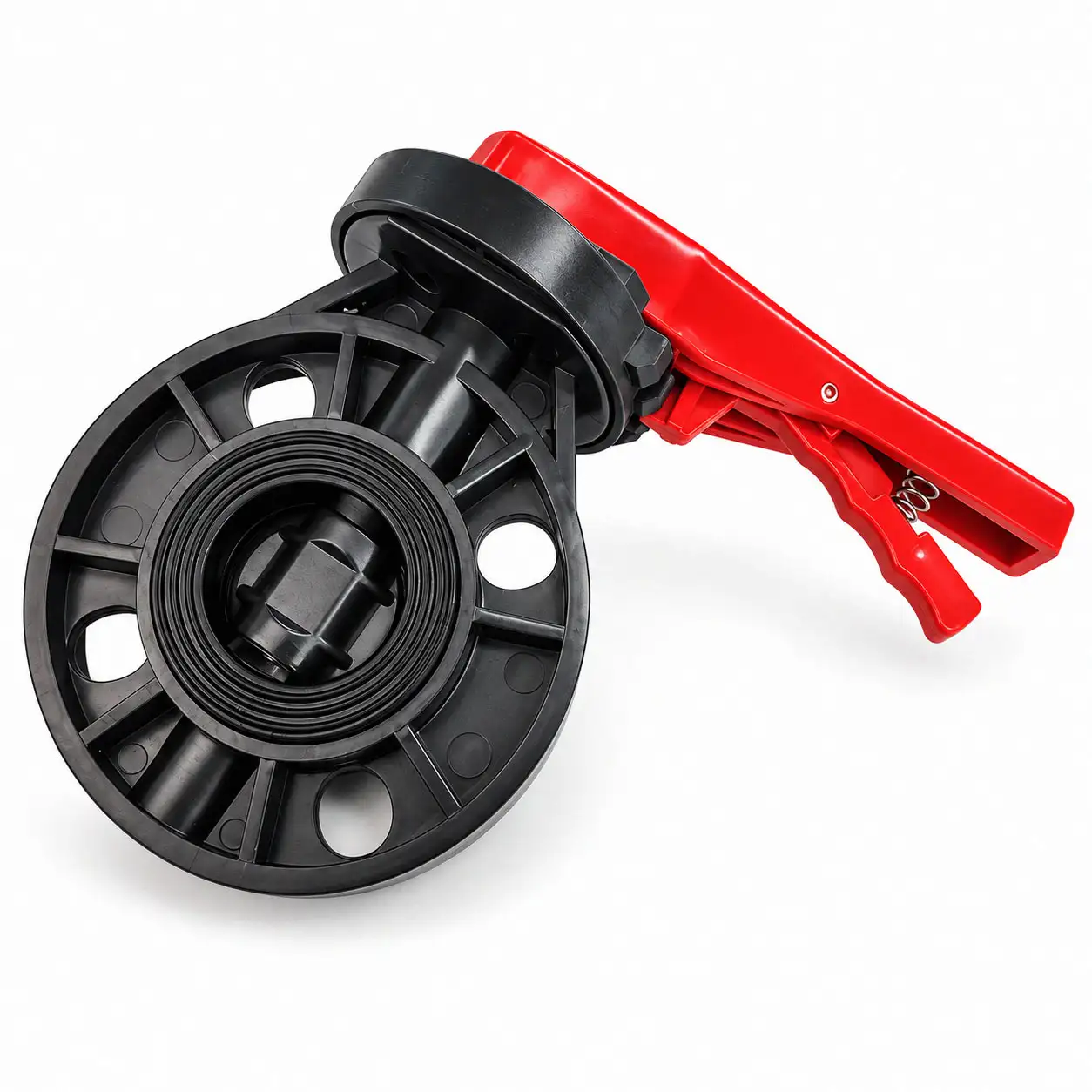

Nguyên lý hoạt động của van bướm uPVC EL-VB
Van bướm uPVC mặt bích Eurolife EL-VB vận hành theo nguyên lý đĩa xoay khoảng 90°, tương đương 1/4 vòng.
Khi người vận hành tác động lên tay gạt, trục Inox truyền chuyển động xuống đĩa PVDF.
Khi đĩa nằm gần song song với hướng dòng chảy, tiết diện lưu thông được mở lớn. Khi đĩa quay về vị trí chắn ngang lòng van, dòng lưu chất được đóng lại.
Các vị trí trung gian có thể được sử dụng để hỗ trợ thay đổi mức mở dòng chảy theo yêu cầu của hệ thống.

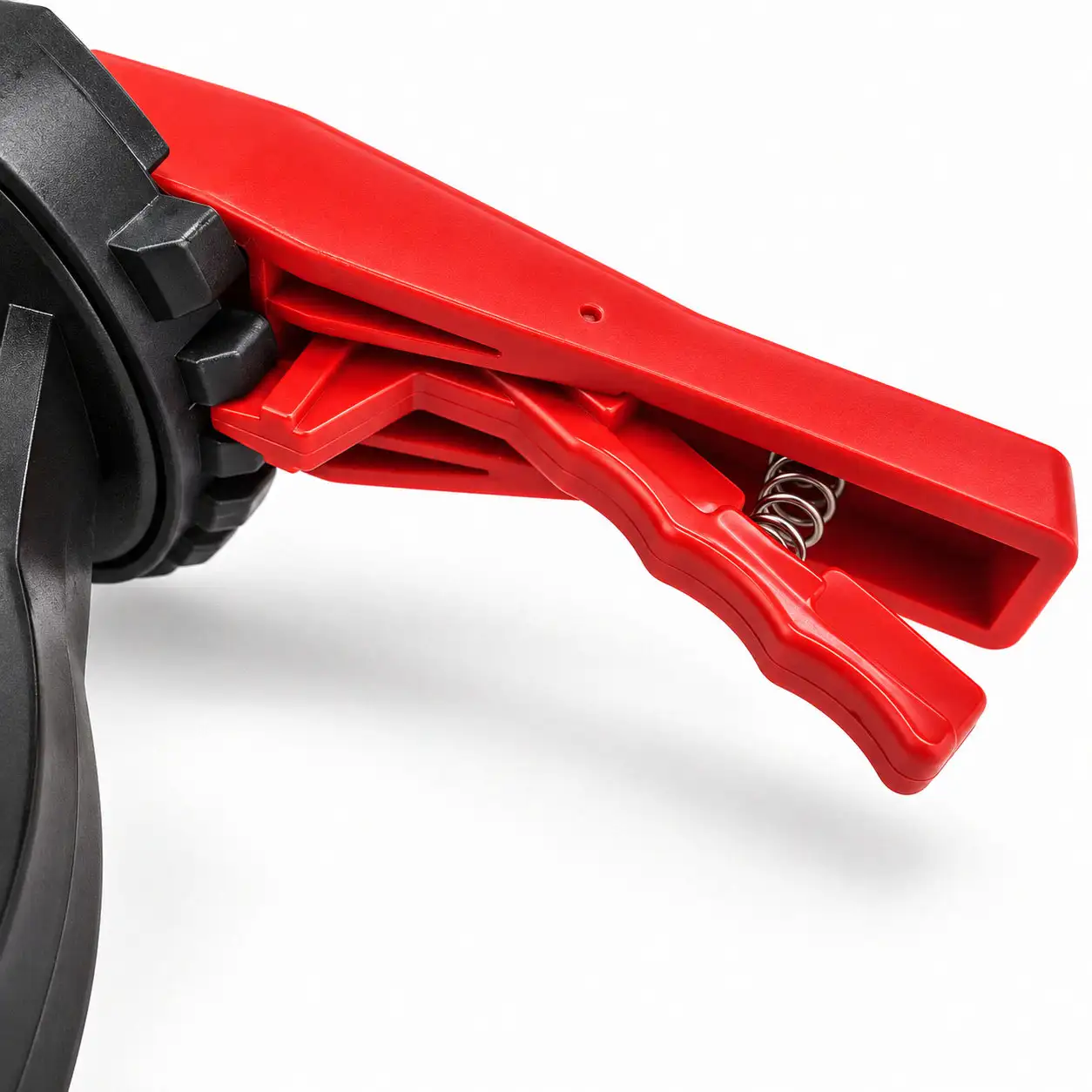

Cơ cấu tay gạt và khóa vị trí
EL-VB sử dụng tay gạt màu đỏ, kết hợp cò nhấn và lò xo.
Khi cần thay đổi góc mở, người vận hành bóp cò để nhả cơ cấu khóa, xoay tay gạt đến vị trí mong muốn và thả cò để giữ tay tại vị trí tương ứng.
Cơ cấu này cho phép nhận biết trạng thái van trực quan và giúp thao tác nhanh trong quá trình vận hành.
Thông số kỹ thuật van bướm Eurolife EL-VB
| Thương hiệu | Eurolife |
| Model | EL-VB |
| Loại sản phẩm | Van bướm uPVC tay gạt |
| Kiểu kết nối | Mặt bích |
| Thân van | uPVC |
| Đĩa van | PVDF |
| Trục | Inox |
| Seat / roong | EPDM |
| Áp suất danh định | PN10 – áp dụng toàn bộ size |
| Nhiệt độ làm việc | -10°C đến 110°C |
| Tiêu chuẩn | ANSI / JIS / DIN |
| Lưu chất | Nước / Khí / Hóa chất |
| Kích thước | 60 / 90 / 110 / 125 / 160 / 200 mm |
| Công nghệ | Taiwan |
| Bảo hành | 1 năm |

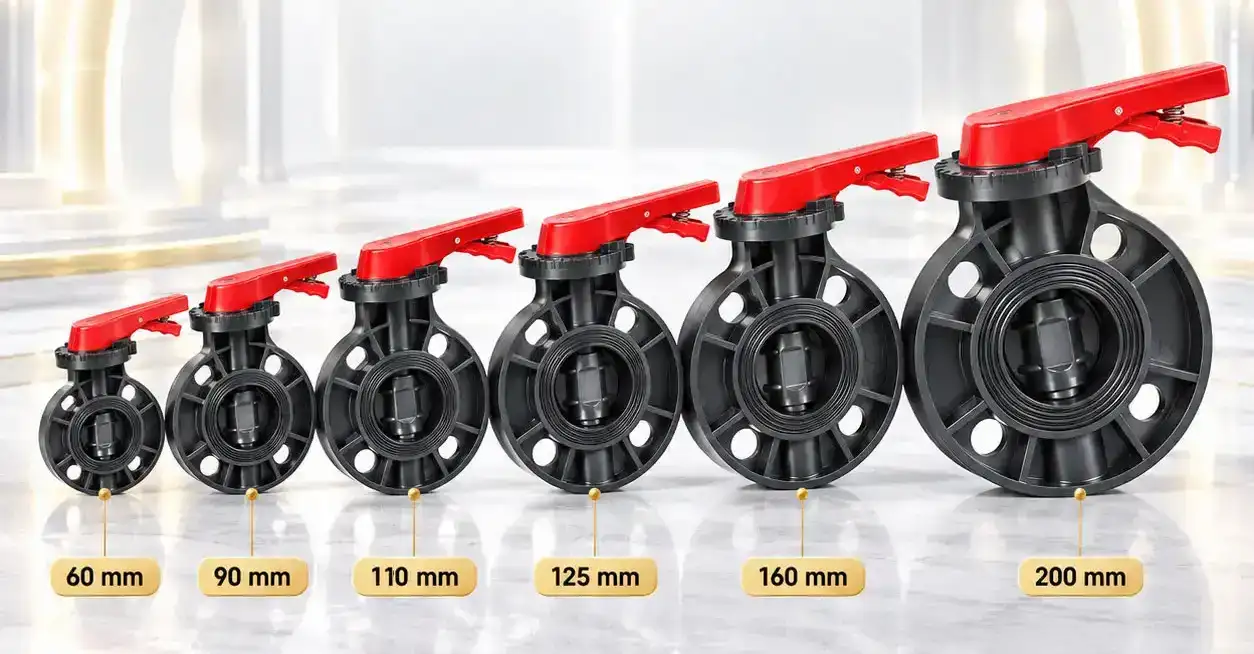

Dải kích thước van bướm EL-VB
Van bướm uPVC mặt bích Eurolife EL-VB được cung cấp với 6 size chính thức, giúp nhà thầu và đơn vị thiết kế lựa chọn theo nhiều quy mô đường ống khác nhau.
| Size EL-VB | DN tham chiếu | Inch tham chiếu |
|---|---|---|
| 60 mm | DN50 | 2″ |
| 90 mm | DN80 | 3″ |
| 110 mm | DN100 | 4″ |
| 125 mm | DN115 | 4½” |
| 160 mm | DN150 | 6″ |
| 200 mm | DN200 | 8″ |
DN và inch là thông số tham chiếu. Khi đưa EL-VB vào hồ sơ kỹ thuật hoặc đặt hàng dự án, cần kiểm tra đồng thời kích thước van, tiêu chuẩn mặt bích và điều kiện lắp đặt thực tế.

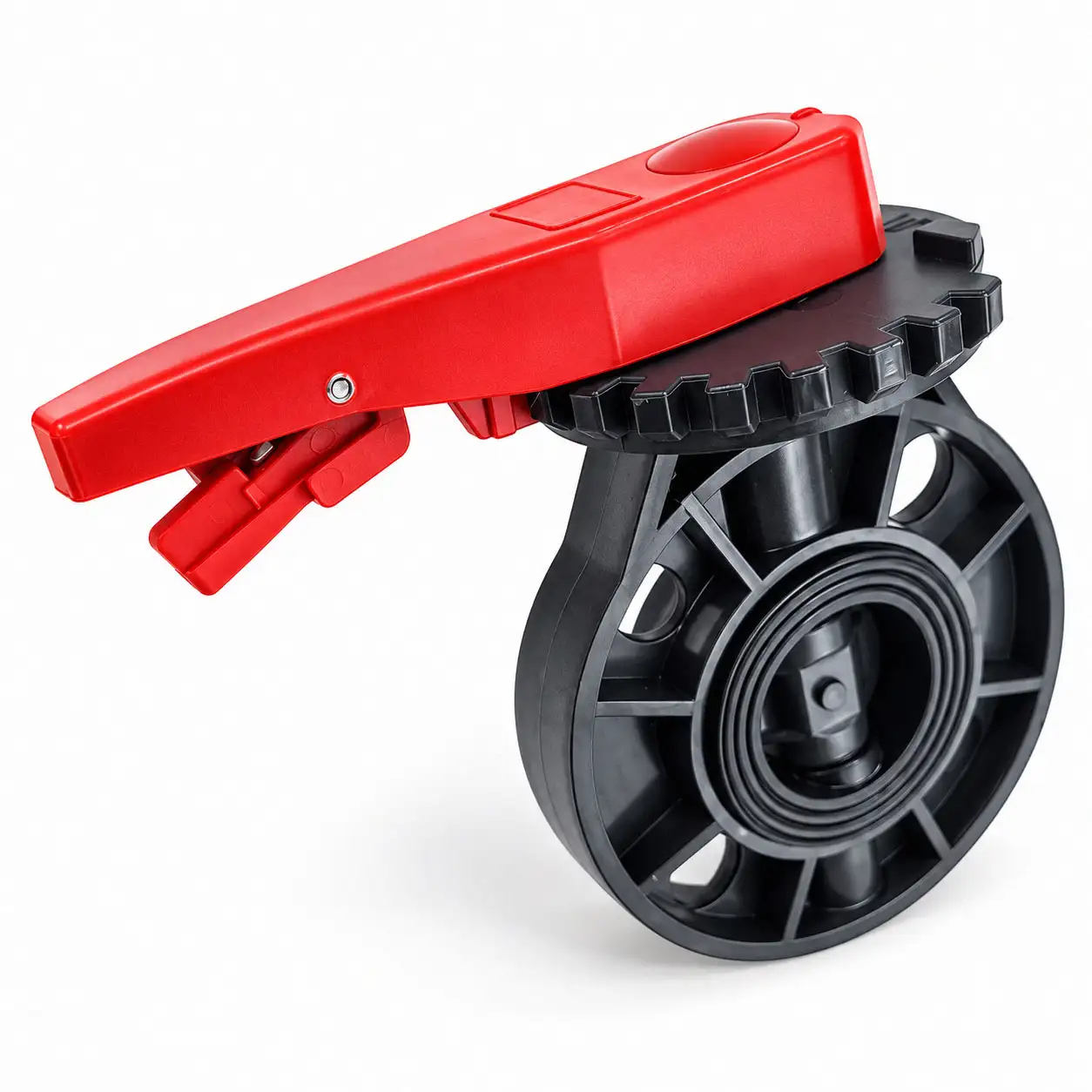

Van bướm uPVC PN10 cho hệ thống đường ống
EL-VB được xác nhận có áp suất danh định PN10 trên toàn bộ dải kích thước.
Việc sử dụng cùng một cấp áp suất trên nhiều size giúp nhà phân phối, đại lý và đơn vị dự án thuận tiện hơn khi xây dựng danh mục thiết bị.
Tuy nhiên, PN10 là áp suất danh định. Việc lựa chọn van bướm uPVC mặt bích Eurolife EL-VB cho một hệ thống cụ thể vẫn cần xem xét đồng thời áp suất vận hành, nhiệt độ, loại lưu chất và điều kiện đường ống.

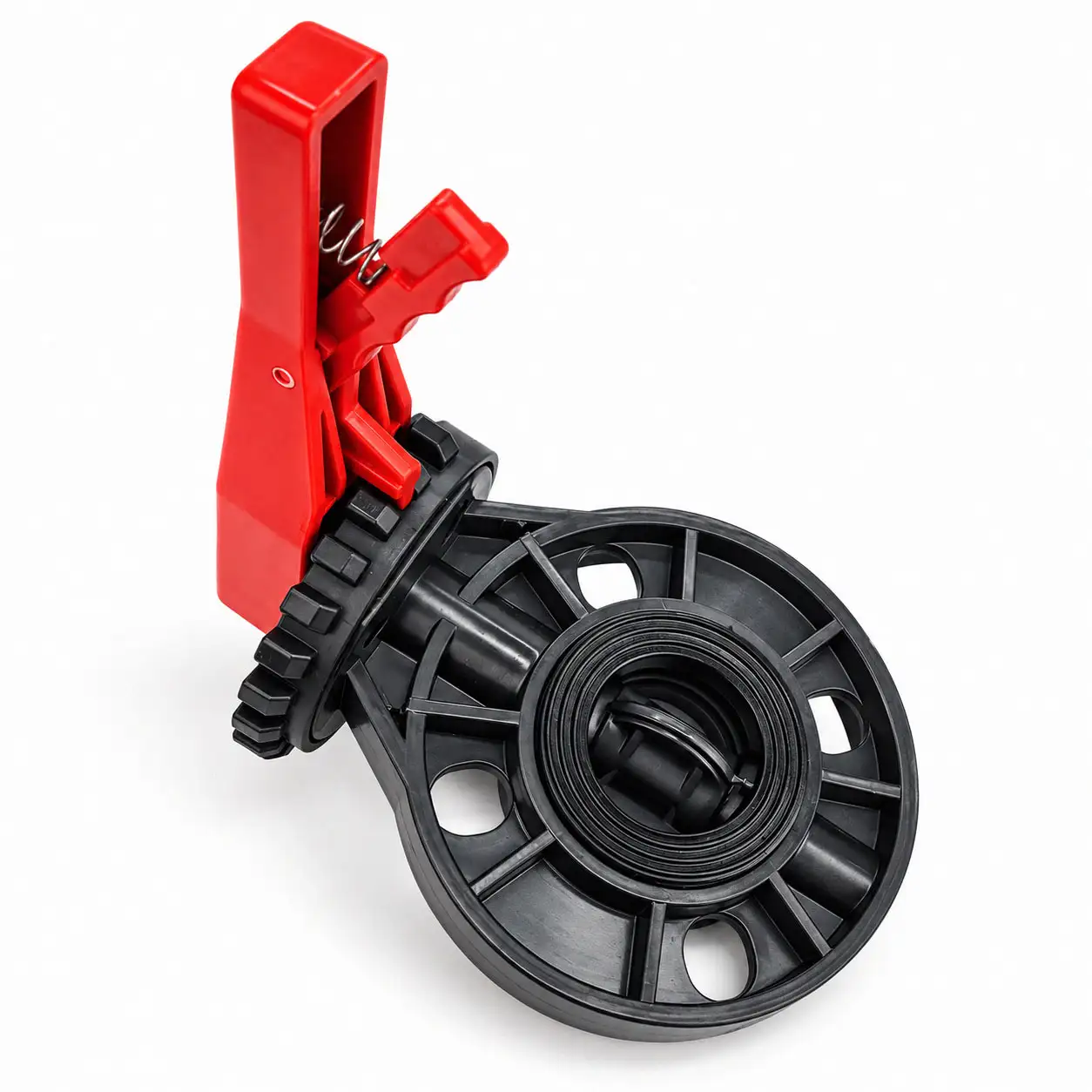

Tiêu chuẩn ANSI – JIS – DIN
EL-VB áp dụng ANSI / JIS / DIN trong tiêu chuẩn sản xuất và cấu hình tương thích mặt bích.
Đối với hồ sơ công trình, thông tin này cần được kiểm tra ngay từ giai đoạn lựa chọn van.
Hai thiết bị có cùng DN nhưng sử dụng hệ tiêu chuẩn mặt bích khác nhau không nên được mặc định là có thể thay thế trực tiếp nếu chưa đối chiếu kích thước lắp đặt thực tế.
Phạm vi lưu chất: nước, khí và hóa chất
Phạm vi lưu chất của EL-VB được xác nhận gồm:
- Nước.
- Khí.
- Hóa chất.
Đối với hệ thống hóa chất, đơn vị thiết kế cần kiểm tra loại hóa chất, nồng độ và nhiệt độ làm việc.
Khả năng phù hợp của cấu hình uPVC – PVDF – EPDM cần được đánh giá theo môi chất cụ thể, không nên hiểu theo nghĩa một cấu hình van có thể sử dụng với mọi loại hóa chất.
Dải nhiệt độ làm việc -10°C đến 110°C
Thông số nhiệt độ của EL-VB là -10°C đến 110°C.
Trong hồ sơ dự án, dải nhiệt độ này cần được đối chiếu cùng áp suất, loại môi chất và điều kiện vận hành.
Với hệ thống hóa chất hoặc nhiệt độ cao, nên cung cấp đầy đủ dữ liệu môi chất trước khi lựa chọn sản phẩm.
Ứng dụng của van bướm uPVC mặt bích Eurolife EL-VB
Van bướm uPVC mặt bích Eurolife EL-VB có thể được xem xét cho các hệ thống đường ống cần:
- Đóng hoặc mở dòng lưu chất.
- Hỗ trợ điều chỉnh mức mở dòng chảy.
- Cơ cấu tay gạt vận hành trực quan.
- Kết nối mặt bích.
- Áp suất danh định PN10.
- Dải kích thước từ 60 đến 200 mm.
- Cấu hình thân uPVC – đĩa PVDF – trục Inox – seat EPDM.
- Lưu chất nước, khí hoặc hóa chất phù hợp.
Cách lựa chọn EL-VB cho công trình và dự án
Khi đưa EL-VB vào hồ sơ dự án, đơn vị thiết kế hoặc nhà thầu nên xác định đầy đủ các thông tin sau:
- Size đường ống.
- DN yêu cầu.
- Tiêu chuẩn mặt bích ANSI / JIS / DIN.
- Áp suất vận hành thực tế.
- Nhiệt độ làm việc.
- Loại lưu chất.
- Điều kiện lắp đặt.
Đối với hệ thống hóa chất, nên bổ sung tên hóa chất, nồng độ và nhiệt độ để đánh giá khả năng tương thích vật liệu trước khi chốt sản phẩm.
Van bướm Eurolife dành cho nhà phân phối và đại lý
Dải kích thước 60–200 mm giúp van bướm uPVC mặt bích Eurolife EL-VB tạo thành một nhóm sản phẩm đồng bộ cho nhiều quy mô hệ thống.
Nhà phân phối và đại lý có thể tư vấn EL-VB theo size, DN, hệ mặt bích, áp suất và điều kiện sử dụng thực tế.
Việc cung cấp rõ cấu hình thân uPVC, đĩa PVDF, trục Inox và seat EPDM cũng giúp đại lý dễ giải thích sự khác biệt kỹ thuật của sản phẩm khi tư vấn khách hàng.
Cung cấp van bướm uPVC cho dự án
Đối với nhu cầu công trình, Eurolife hỗ trợ thông tin kỹ thuật, cấu hình sản phẩm và dữ liệu cần thiết để đối chiếu trước khi đặt hàng.
Đơn vị mua hàng có thể cung cấp size, DN, tiêu chuẩn mặt bích, môi chất, nhiệt độ và áp suất để hỗ trợ quá trình lựa chọn van bướm uPVC mặt bích Eurolife EL-VB.
Nhà phân phối và đại lý van Eurolife
Eurolife phát triển hệ thống phân phối sản phẩm phục vụ nhà phân phối, đại lý bán lẻ, cửa hàng vật tư, nhà thầu và nhu cầu dự án tại các tỉnh thành.
Đối tác có nhu cầu hợp tác có thể liên hệ Eurolife để trao đổi về chính sách phân phối, thông tin sản phẩm và tài liệu kỹ thuật theo chương trình áp dụng tại từng thời điểm.
Video van bướm uPVC mặt bích Eurolife EL-VB
Video sản phẩm giúp kỹ sư, nhà phân phối, đại lý và đơn vị mua hàng quan sát trực quan cấu tạo của van bướm uPVC mặt bích Eurolife EL-VB, bao gồm thân van, tay gạt, cò nhấn, trục, đĩa và cơ cấu đóng mở.
VIDEO SẢN PHẨM: đang được cập nhật
Chứng chỉ và công nghệ Eurolife
Eurolife duy trì khu vực thông tin riêng về chứng chỉ, tiêu chuẩn và công nghệ để hỗ trợ khách hàng, nhà phân phối, đại lý và đơn vị dự án tham khảo trong quá trình đánh giá sản phẩm.
Xem Chứng chỉ & Công nghệ Eurolife
Bảo hộ thương hiệu Eurolife
Eurolife chú trọng xây dựng và bảo vệ hệ thống nhận diện thương hiệu trong quá trình phát triển sản phẩm và hệ thống phân phối.
Nhà phân phối, đại lý và đối tác khi sử dụng nội dung sản phẩm nên bảo đảm đúng tên thương hiệu EUROLIFE, model EL-VB, hình ảnh và tài liệu chính thức nhằm duy trì tính thống nhất trong hệ thống nhận diện.
Các thông tin về văn bằng, phạm vi hoặc tình trạng bảo hộ cụ thể cần được đối chiếu theo hồ sơ pháp lý chính thức của Eurolife tại từng thời điểm.
Bảo hành và hỗ trợ kỹ thuật
EL-VB được bảo hành 1 năm.
Với nhu cầu dự án hoặc phân phối, nên cung cấp đầy đủ thông tin kỹ thuật để Eurolife hỗ trợ đối chiếu sản phẩm trước khi lựa chọn.
Câu hỏi thường gặp về van bướm Eurolife EL-VB
Van bướm uPVC mặt bích Eurolife EL-VB sử dụng vật liệu gì?
Thân van sử dụng uPVC, đĩa PVDF, trục Inox và seat/roong EPDM.
EL-VB có những size nào?
Sản phẩm có 6 size: 60 / 90 / 110 / 125 / 160 / 200 mm.
Áp suất danh định của EL-VB là bao nhiêu?
PN10 áp dụng trên toàn bộ dải kích thước.
EL-VB áp dụng tiêu chuẩn mặt bích nào?
Sản phẩm áp dụng ANSI / JIS / DIN.
EL-VB có sử dụng cho hệ thống hóa chất không?
Có thể sử dụng cho hóa chất phù hợp. Cần kiểm tra loại hóa chất, nồng độ, nhiệt độ và khả năng tương thích của uPVC, PVDF và EPDM.
Nhiệt độ làm việc của EL-VB là bao nhiêu?
Từ -10°C đến 110°C.
EL-VB hoạt động theo nguyên lý nào?
Đĩa van quay khoảng 90°, tương đương 1/4 vòng, thông qua chuyển động truyền từ tay gạt và trục Inox.
Sản phẩm được bảo hành bao lâu?
EL-VB được bảo hành 1 năm.
CẦN BÁO GIÁ VAN BƯỚM U.PVC EUROLIFE CHO DỰ ÁN?
Eurolife hỗ trợ nhà thầu, đơn vị thiết kế, nhà phân phối và đại lý đối chiếu size, DN, tiêu chuẩn mặt bích, áp suất, nhiệt độ và môi chất sử dụng.
Liên hệ Eurolife để nhận thông tin kỹ thuật, báo giá van bướm uPVC mặt bích Eurolife EL-VB và chính sách phân phối phù hợp.
VAN BƯỚM UPVC MẶT BÍCH EUROLIFE TAY GẠT
EL-VB PN10
Sản phẩm tối ưu cho các hệ thống đường ống cấp thoát nước, trạm bơm và mạng lưới xử lý nước công trình. Eurolife cung ứng đầy đủ các kích cỡ từ 60 đến 200 mm theo tiêu chuẩn chịu áp PN10, đáp ứng chính xác hồ sơ thiết kế, tiến độ của nhà thầu thi công cùng chính sách chiết khấu phân phối bền vững cho đại lý và đối tác.
✔ Đa dạng kích thước (60 – 200 mm)
✔ Kết nối ổn định (Tiêu chuẩn PN10)
✔ Đóng ngắt nước nhẹ nhàng
