Phễu Thu Sàn Hoa Văn 100×100 Inox SUS 304 Eurolife EL-HG06

Phễu thu sàn hoa văn 100×100 Eurolife EL-HG06 là thiết bị thu nước sàn dạng vuông sử dụng Inox SUS 304 sáng bóng, kích thước phủ bì 100 × 100 mm, chiều cao tổng thể 44 mm và phần mặt dày 5,5 mm. Model được nhận diện bởi thiết kế nắp hoa văn đối xứng cùng cụm chống hôi có cơ cấu lò xo phía dưới.

Với cấu hình kỹ thuật này, phễu thu sàn hoa văn 100×100 EL-HG06 phù hợp để đưa vào danh mục lựa chọn cho những hạng mục cần kết hợp giữa thu nước sàn, hạn chế mùi, khả năng bảo trì và yêu cầu thẩm mỹ tại bề mặt hoàn thiện.

Thông Số Phễu Thu Sàn Hoa Văn 100×100 Eurolife EL-HG06

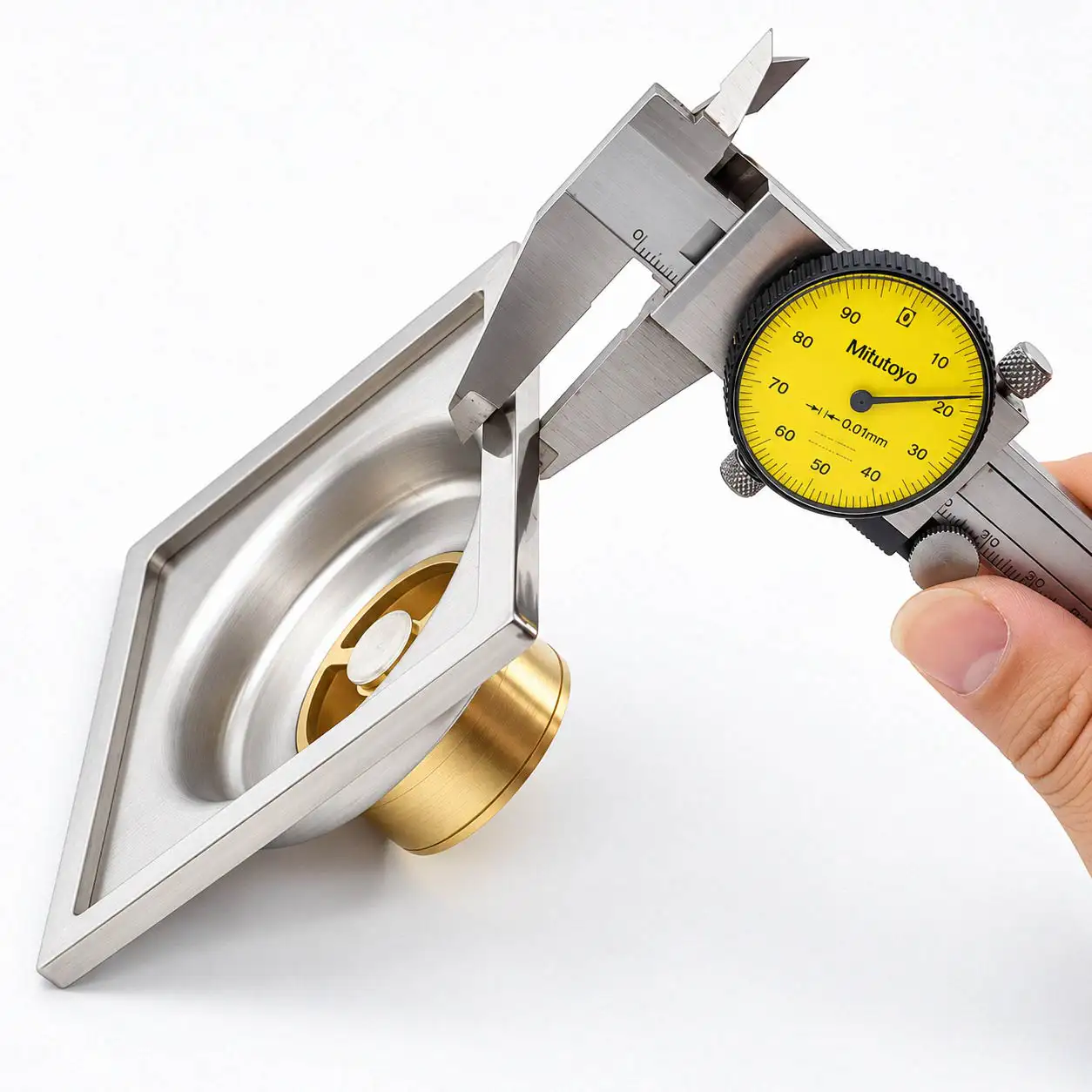

Phần Mặt Inox SUS 304 Sáng Bóng Dày 5,5 mm

Vật liệu là một trong những đặc điểm kỹ thuật đáng chú ý nhất của EL-HG06. Phần mặt sản phẩm sử dụng Inox SUS 304 sáng bóng, phù hợp với định hướng sử dụng trong các khu vực thường xuyên tiếp xúc với môi trường ẩm.

Độ dày phần mặt được xác nhận ở mức 5,5 mm. Đây là thông số nổi bật của model và nên được đưa vào hồ sơ kỹ thuật khi so sánh EL-HG06 với các giải pháp thoát sàn khác.

Đối với phễu thu sàn hoa văn 100×100 EL-HG06, phần mặt dày kết hợp bề mặt SUS 304 sáng bóng tạo nên một cấu hình vừa mang tính kỹ thuật, vừa có giá trị hoàn thiện thẩm mỹ tại khu vực sàn.

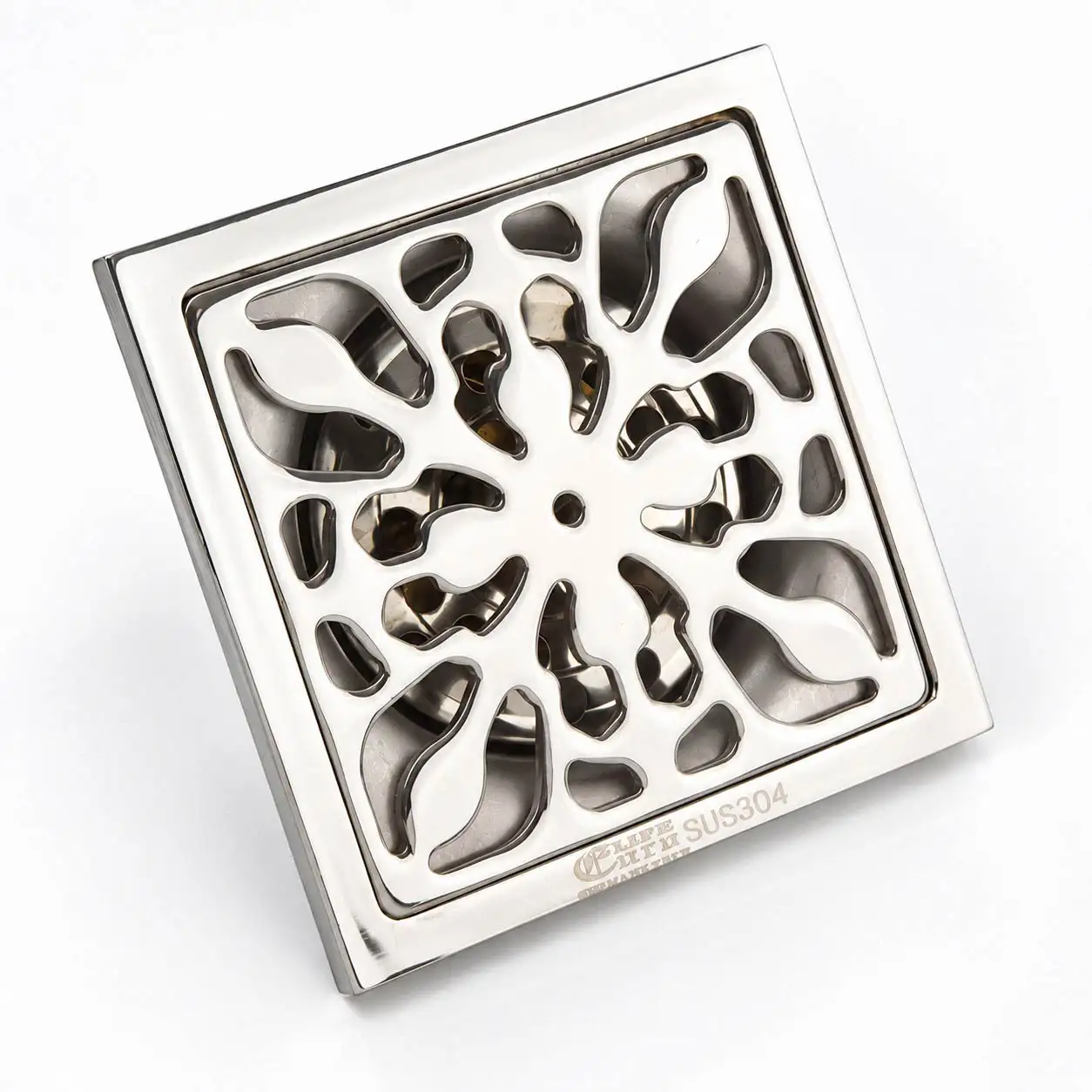

Nắp Hoa Văn – Đặc Điểm Nhận Diện Của EL-HG06

Nắp phía trên EL-HG06 không sử dụng kiểu nan thẳng truyền thống mà được tạo hình theo hệ hoa văn đối xứng. Các vùng mở giữa các chi tiết hoa văn đóng vai trò là khe tiếp nhận nước.

Cách thiết kế này giúp phễu thu sàn hoa văn 100×100 có đặc điểm nhận diện riêng trong hồ sơ lựa chọn thiết bị, đặc biệt khi dự án yêu cầu các chi tiết kim loại trên bề mặt sàn có tính trang trí rõ hơn.

Trong quá trình bố trí, mặt 100 × 100 mm có thể được đối chiếu với module gạch, vị trí đường ống và cao độ hoàn thiện để xác định phương án lắp phù hợp.

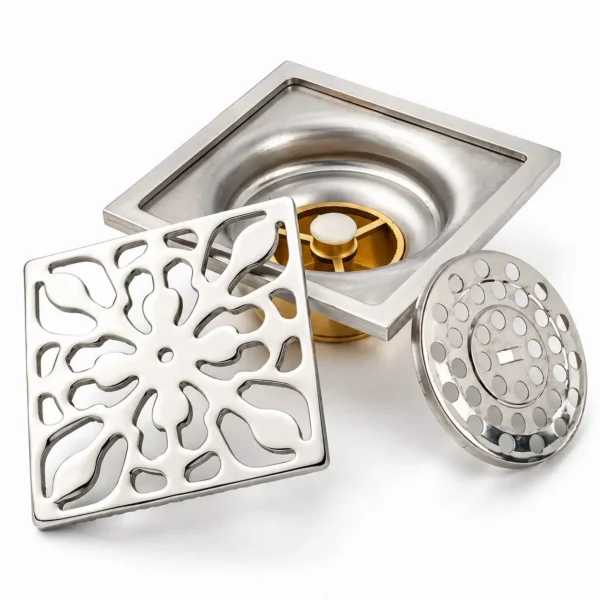

Cấu Tạo Thu Nước Và Tấm Lọc Rác Tháo Rời

Nước từ bề mặt sàn đi qua các khoảng mở trên nắp hoa văn xuống khoang thu phía dưới. Bên trong thân có tấm lọc rác tháo rời, giúp giữ lại một phần tóc và rác có kích thước lớn trước khi chúng tiếp tục đi xuống đường ống.

Việc tấm lọc có thể tháo rời giúp công tác vệ sinh định kỳ thuận tiện hơn. Người vận hành có thể tiếp cận bộ phận lọc từ phía trên mà không cần tháo toàn bộ thiết bị ra khỏi sàn.

Đối với công trình có tần suất sử dụng cao, việc vệ sinh tấm lọc định kỳ nên được đưa vào quy trình bảo trì để duy trì khả năng thu nước của hệ thống.

Cụm Chống Hôi Có Lò Xo Và Có Thể Tháo Rời

Cụm chống hôi là một trong những bộ phận quan trọng của phễu thu sàn hoa văn 100×100 EL-HG06. Bộ phận này được bố trí phía dưới thân thoát, sử dụng cơ cấu lò xo và có thể tháo rời để kiểm tra hoặc bảo trì.

Khi có dòng nước, cơ cấu phía dưới cho phép nước đi qua. Khi dòng nước ngừng, bộ phận đóng trở lại vị trí ban đầu, tạo lớp phân cách giữa không gian phía trên sàn và hệ thống thoát nước.

Nguyên lý này hỗ trợ hạn chế mùi từ đường ống quay trở lại khu vực sử dụng. Đồng thời, trạng thái đóng phía dưới cũng hỗ trợ hạn chế côn trùng bò ngược từ hệ thống thoát.

Cơ cấu có thể hỗ trợ hạn chế nước trào ngược trong điều kiện đường ống và hệ thống thoát phù hợp. Không nên diễn giải đây là khả năng chống trào ngược tuyệt đối trong mọi điều kiện công trình.

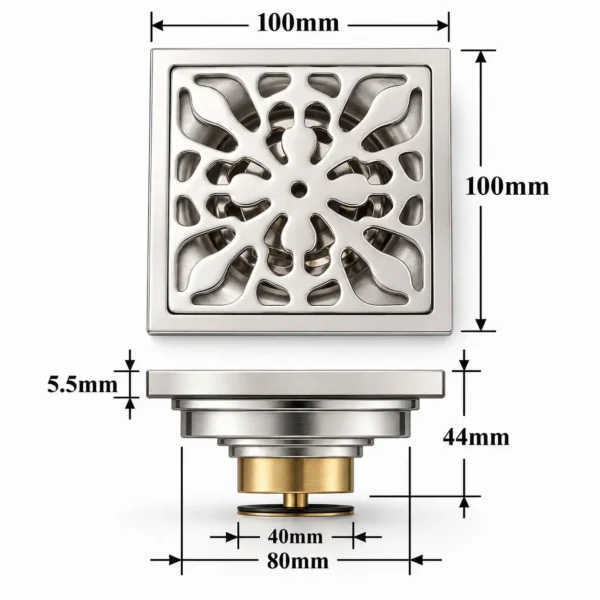

Phân Biệt Các Kích Thước Trên Bản Vẽ

Bản vẽ EL-HG06 thể hiện nhiều kích thước khác nhau và cần được phân biệt đúng theo từng bộ phận.

100 × 100 mm là kích thước phủ bì mặt sản phẩm. 44 mm là chiều cao tổng thể. 5,5 mm là độ dày phần mặt.

Kích thước khoảng 80 mm thuộc phần thân phía dưới, trong khi khoảng 40 mm được thể hiện tại cụm chống hôi. Các số đo này là kích thước cấu tạo, không được tự động chuyển thành đường kính ống chờ.

Phạm vi ống chờ thực tế được xác nhận riêng là khoảng Ø40–Ø90 mm tùy điều kiện lắp đặt.

Yêu Cầu Đối Chiếu Ống Chờ Và Cao Độ Thi Công

Khi đưa phễu thu sàn hoa văn 100×100 vào hạng mục công trình, cần kiểm tra đồng thời kích thước ô chờ, đường kính ống, chiều sâu lắp đặt và cao độ hoàn thiện của sàn.

Chiều cao tổng thể 44 mm cần được tính đến để bảo đảm phần thân và cụm chống hôi phía dưới có đủ không gian hoạt động.

Đối với công trình cải tạo, nên khảo sát hệ thống hiện trạng trước khi thay thế. Đối với công trình mới, thiết bị nên được đối chiếu với bản vẽ MEP và chi tiết hoàn thiện sàn trước khi chốt vị trí.

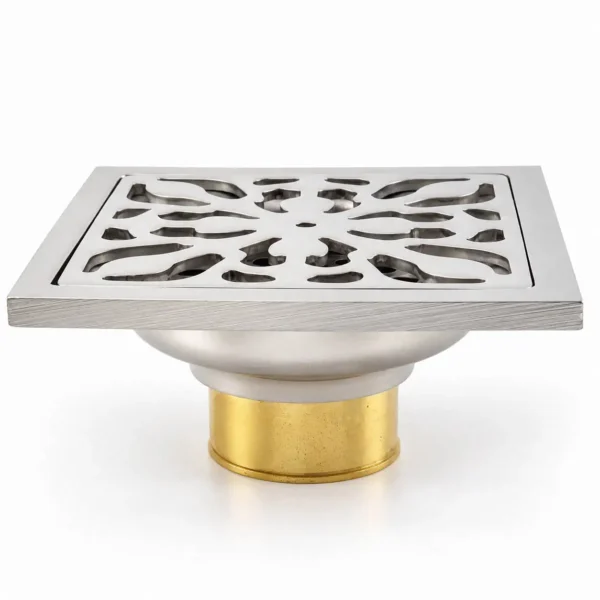

Nguyên Tắc Thu Và Thoát Nước Qua Mặt Hoa Văn

Các khe mở trên mặt nắp là khu vực thu nước chính. Nước đi từ bề mặt sàn qua các khoảng mở, xuống khoang thu và tiếp tục vào hệ thống thoát phía dưới.

Khả năng thoát nước tổng thể phụ thuộc không chỉ vào thiết bị mà còn vào độ dốc sàn, kích thước đường ống, tình trạng hệ thống thoát, cao độ lắp đặt và điều kiện thi công thực tế.

Vì vậy khi đánh giá EL-HG06 cho dự án, không nên tách riêng phễu thu sàn khỏi toàn bộ cấu hình thoát nước của khu vực.

Khả Năng Tiếp Cận Và Bảo Trì

Cấu tạo EL-HG06 cho phép tiếp cận các bộ phận bên trong từ phía trên. Sau khi mở nắp hoa văn, người bảo trì có thể lấy tấm lọc rác ra để vệ sinh, sau đó tiếp tục kiểm tra phần thân và cụm chống hôi.

Cụm chống hôi có thể tháo rời giúp việc kiểm tra cơ cấu lò xo thuận tiện hơn và phù hợp với yêu cầu bảo trì định kỳ của nhiều hạng mục công trình.

Khả năng tiếp cận từng lớp cấu tạo cũng giúp giảm việc phải can thiệp vào phần hoàn thiện xung quanh khi chỉ cần vệ sinh hoặc kiểm tra bộ phận bên trong.

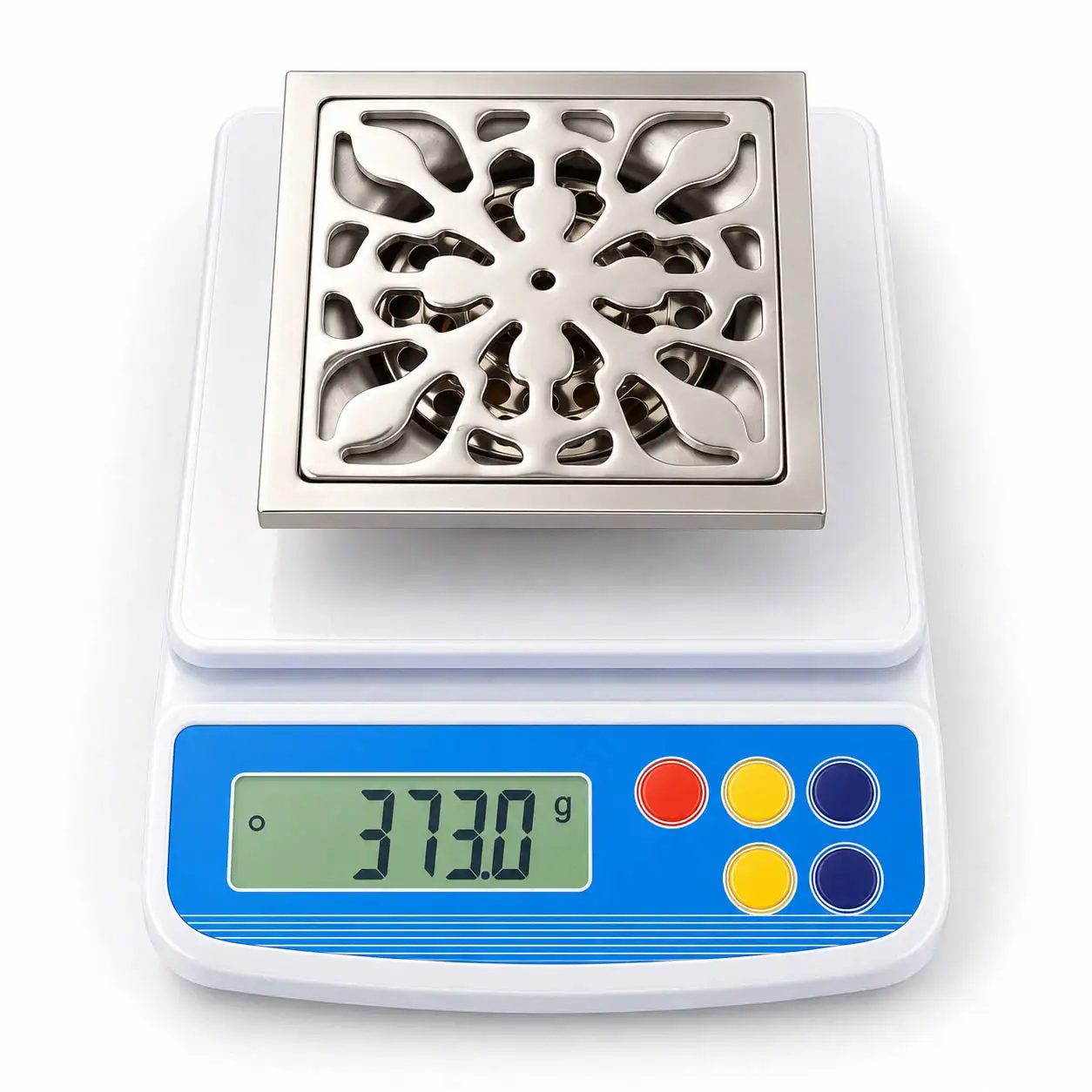

Trọng Lượng Sản Phẩm 373 g

Trọng lượng Phễu thu sàn hoa văn 100×100 Eurolife EL-HG06 được xác nhận là 373 g. Thông số này có thể được sử dụng trong bảng dữ liệu kỹ thuật hoặc hồ sơ đối chiếu sản phẩm.

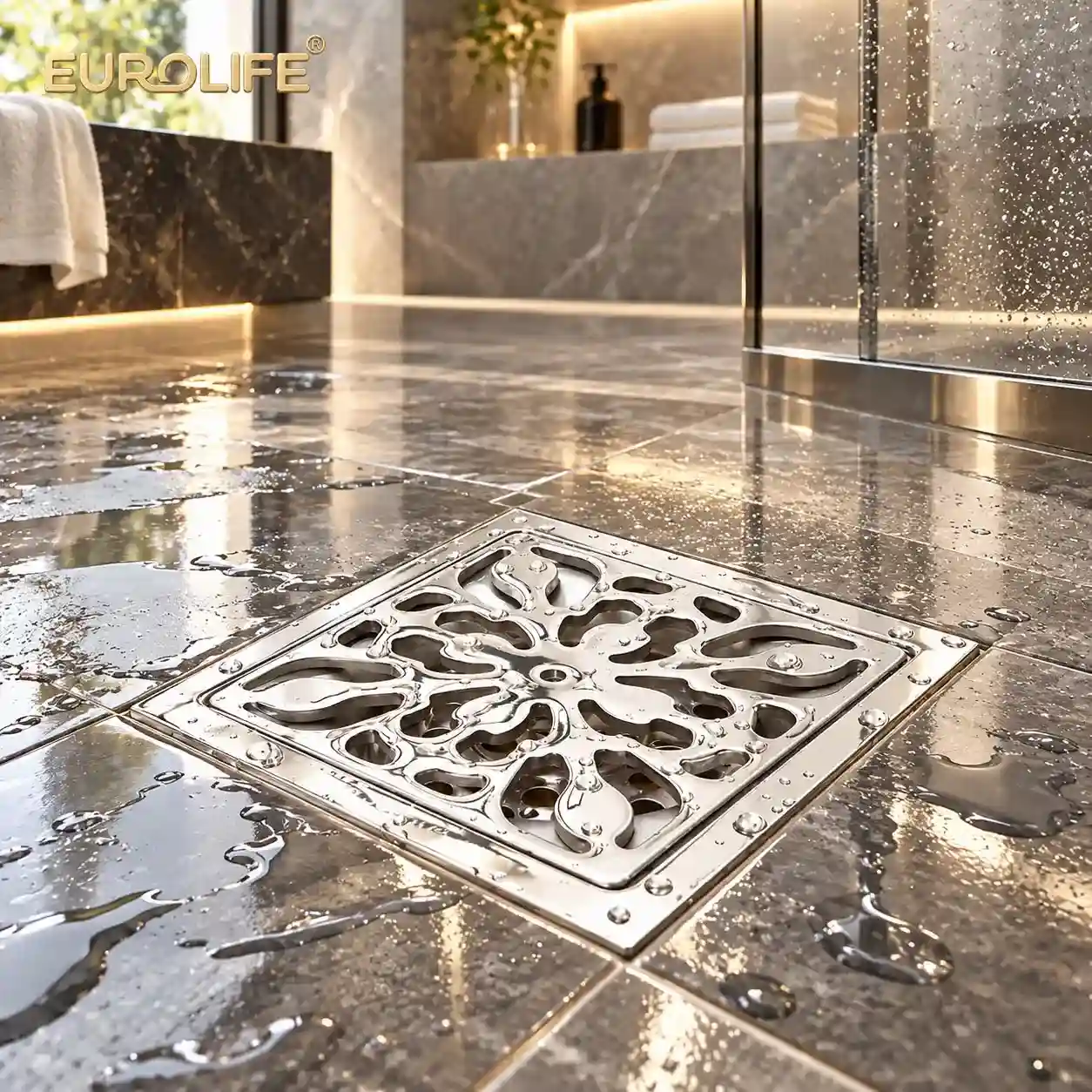

Ứng Dụng Trong Công Trình

EL-HG06 phù hợp để xem xét cho các hạng mục phòng tắm, khu vệ sinh, khu vực giặt và những vị trí cần thu nước sàn có hệ thống ống chờ tương thích.

Nhờ mặt SUS 304 sáng bóng, độ dày 5,5 mm và nắp trang trí hoa văn, sản phẩm phù hợp với các công trình muốn kết hợp yếu tố kỹ thuật của thoát sàn với yêu cầu thẩm mỹ của bề mặt hoàn thiện.

Đối với dự án đang lựa chọn phễu thu sàn hoa văn 100×100, EL-HG06 nên được đối chiếu trên các tiêu chí: vật liệu, độ dày mặt, kích thước tổng thể, phạm vi ống chờ, khả năng tiếp cận bảo trì và yêu cầu thẩm mỹ.

Video Sản Phẩm Eurolife EL-HG06

Chứng Chỉ – Công Nghệ – Bảo Hộ – Danh Hiệu Eurolife

Thông tin về chứng chỉ, công nghệ, bảo hộ và danh hiệu của Eurolife được cập nhật tại:

Chứng chỉ – Công nghệ Eurolife

Khi sử dụng sản phẩm trong hồ sơ dự án, đơn vị thiết kế hoặc nhà thầu nên tham chiếu các tài liệu đang được Eurolife công bố tại thời điểm lập hồ sơ.

Câu Hỏi Kỹ Thuật Về Eurolife EL-HG06

Kích thước 100 × 100 mm là kích thước nào?

Đây là kích thước phủ bì phần mặt của EL-HG06.

Độ dày 5,5 mm nằm ở bộ phận nào?

5,5 mm là độ dày phần mặt của sản phẩm.

Kích thước 40 mm trên bản vẽ có phải đường kính ống chờ không?

Không nên hiểu như vậy. 40 mm là kích thước thể hiện tại cụm phía dưới. Phạm vi ống chờ phù hợp được xác nhận riêng là khoảng Ø40–Ø90 mm tùy điều kiện lắp đặt.

Cụm chống hôi có sử dụng lò xo không?

Có. Cụm chống hôi của EL-HG06 sử dụng cơ cấu lò xo và có thể tháo rời.

Tấm lọc rác có tháo ra được không?

Có. Tấm lọc được thiết kế tháo rời để phục vụ vệ sinh định kỳ.

Sản phẩm có hỗ trợ hạn chế côn trùng không?

Có. Cơ cấu đóng phía dưới hỗ trợ hạn chế côn trùng bò ngược từ đường thoát lên khu vực sử dụng.

EL-HG06 có hỗ trợ hạn chế nước trào ngược không?

Có thể hỗ trợ hạn chế nước trào ngược khi hệ thống thoát và điều kiện lắp đặt phù hợp. Không nên hiểu đây là khả năng chống trào ngược tuyệt đối.

Trọng lượng EL-HG06 là bao nhiêu?

Trọng lượng mẫu sản phẩm được xác nhận là 373 g.

Phễu thu sàn hoa văn 100×100 Eurolife EL-HG06 được bảo hành bao lâu?

EL-HG06 được bảo hành 5 năm theo chính sách áp dụng của Eurolife.
