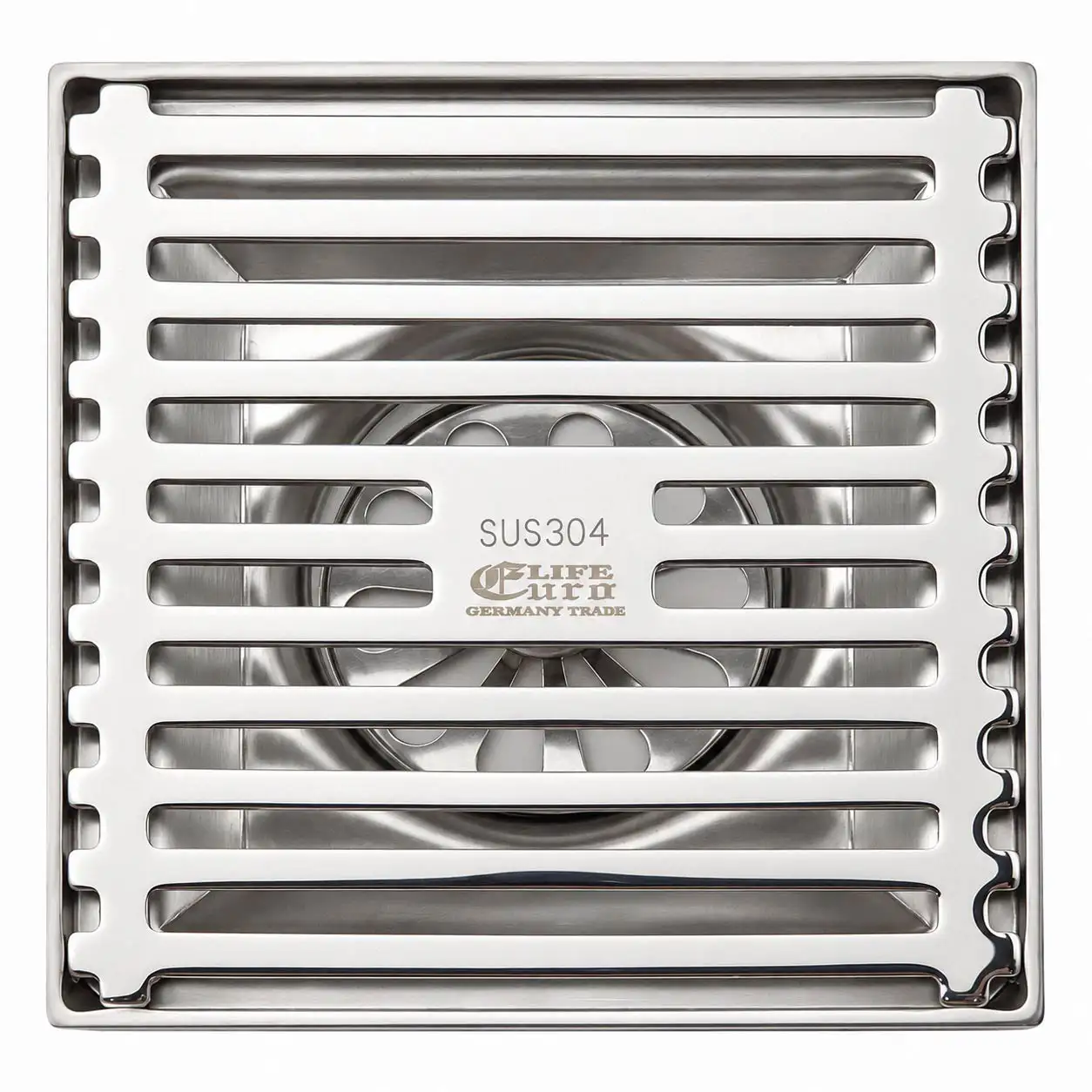

Phễu thu sàn inox 304 100x100mm Eurolife EL-HG04 là thiết bị thu nước sàn có cấu hình vuông, sử dụng Inox SUS 304 bề mặt sáng bóng và được thiết kế cho các vị trí cần thu nước kết hợp kiểm soát mùi từ hệ thống thoát. Kích thước phủ bì 100 × 100 mm giúp sản phẩm phù hợp với nhiều phương án bố trí ô thu nước trong phòng tắm, khu vệ sinh và các khu vực sàn ướt của công trình.
EL-HG04 có cấu tạo nhiều lớp gồm nắp thu nước dạng nan, tấm lọc rác tháo rời, thân thu nước và cụm xử lý phía dưới. Thiết kế này hỗ trợ đồng thời việc thu nước, giữ rác, chống hôi, chống nước trào ngược và hạn chế côn trùng từ đường ống đi lên.

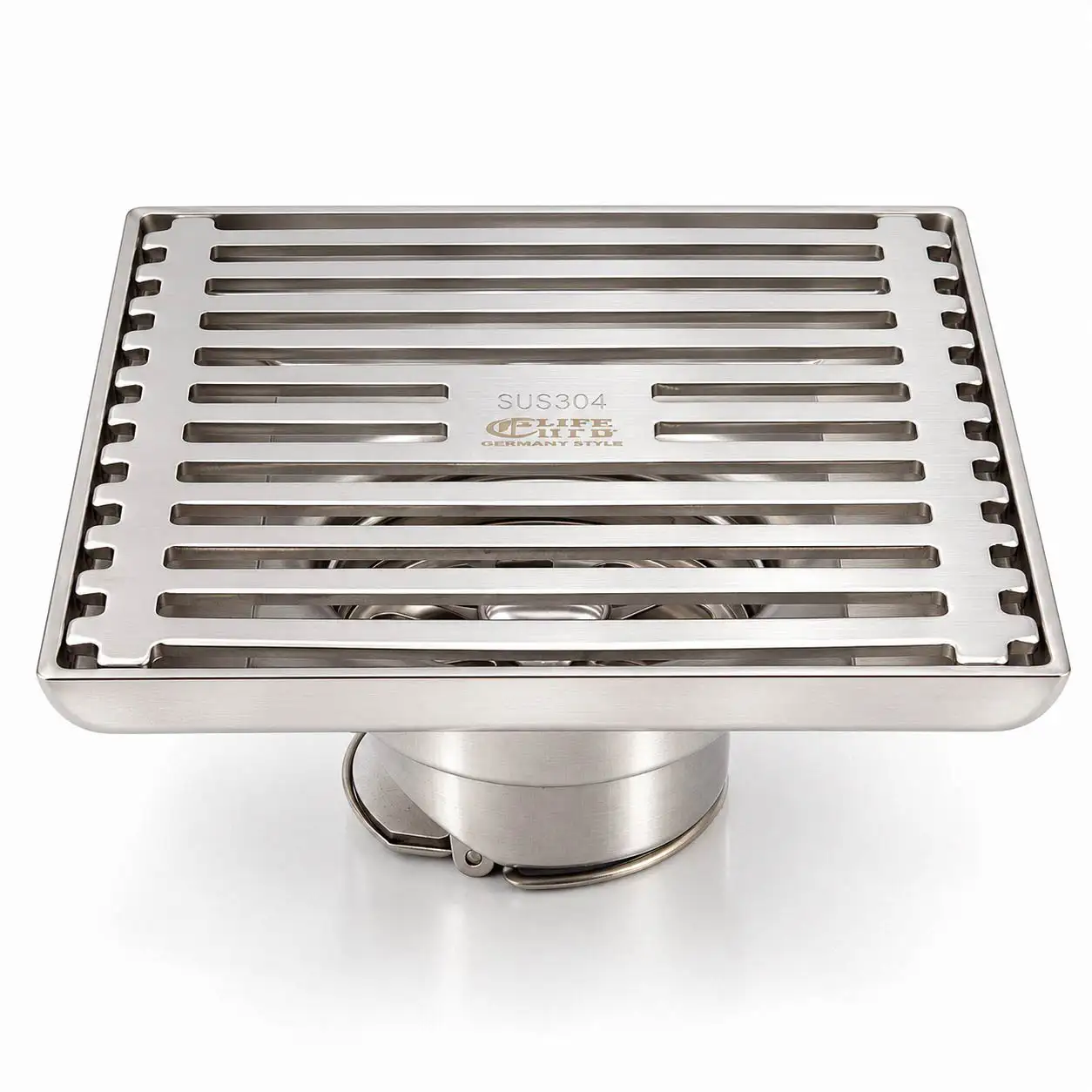

Cấu hình phễu thu sàn Eurolife EL-HG04
EL-HG04 được xây dựng theo kết cấu tách rời giữa phần nắp, lọc rác và thân thu. Cách bố trí này giúp từng bộ phận đảm nhiệm một chức năng rõ ràng và thuận tiện tiếp cận trong quá trình vệ sinh hoặc bảo trì tại công trình.

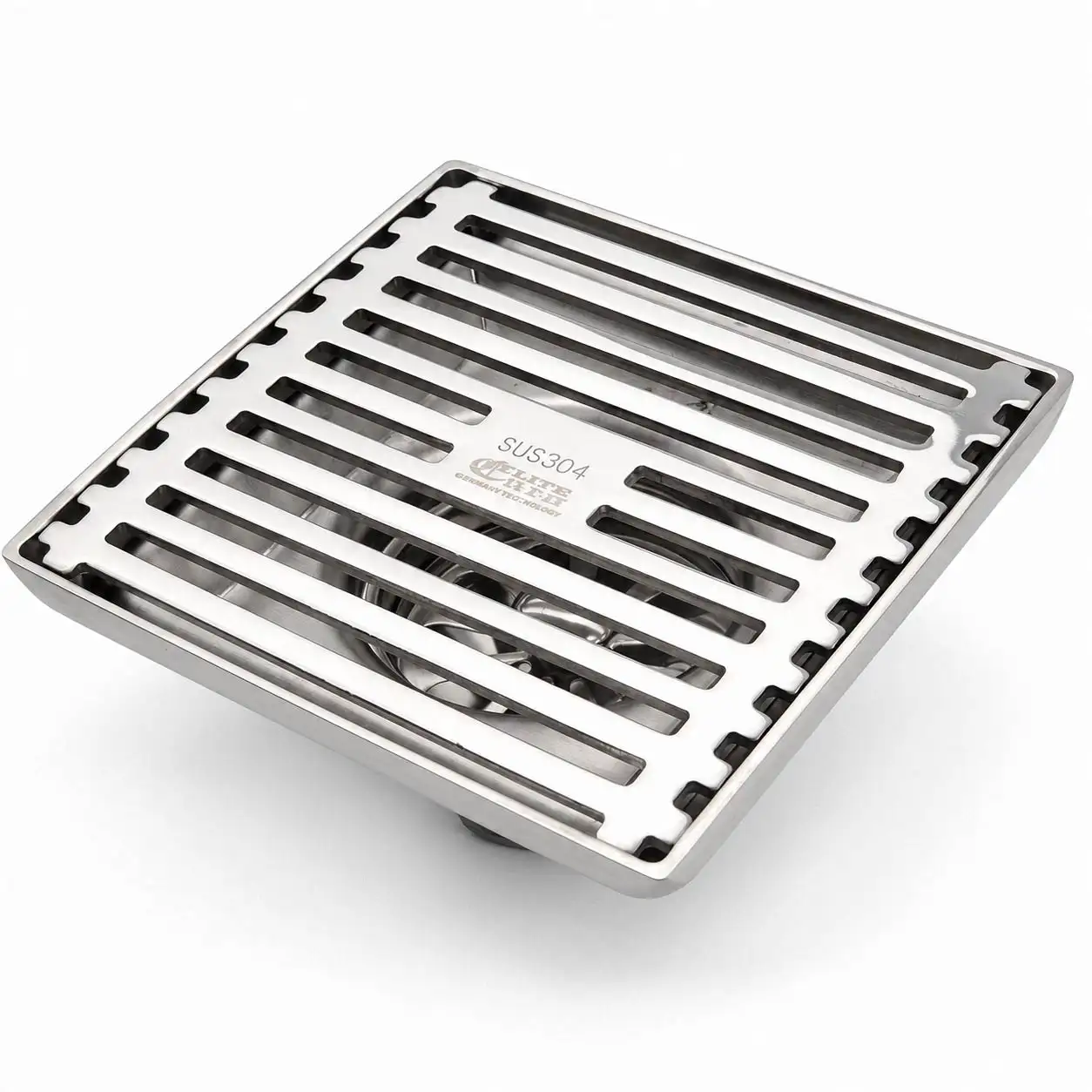

Nắp thu nước dạng nan song song
Mặt trên có kích thước phủ bì 100 × 100 mm. Hệ khe dài bố trí song song tạo nhiều đường nước đi qua mặt nắp và dẫn xuống khoang thu bên dưới.
Nắp có thể tháo ra khi cần tiếp cận các bộ phận bên trong. Trên bề mặt thể hiện ký hiệu SUS304, phù hợp với thông tin vật liệu đã xác nhận của sản phẩm.

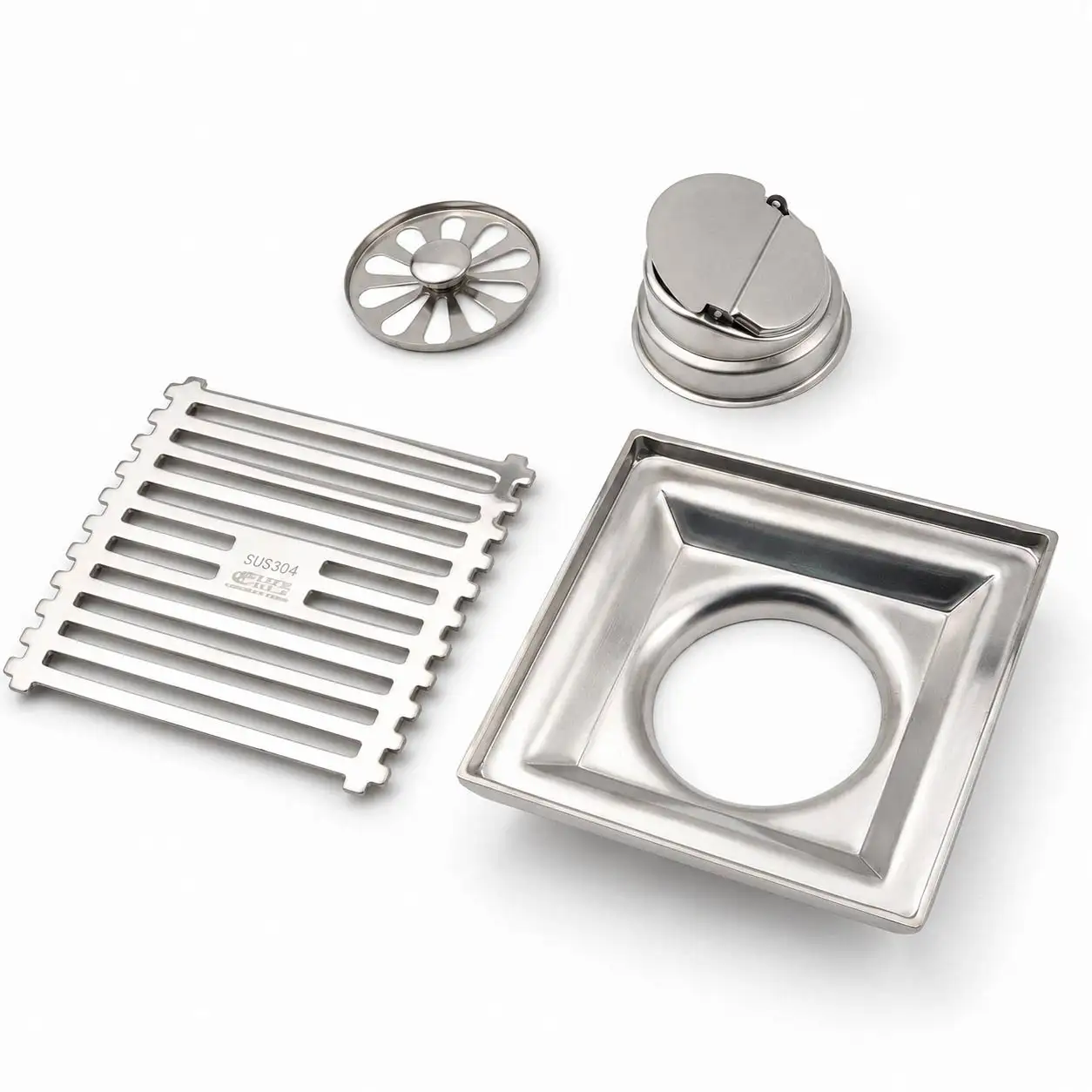

Tấm lọc rác độc lập
Bên dưới nắp là một tấm lọc rác riêng, có phần núm hỗ trợ thao tác lấy ra. Trong quá trình vận hành, bộ phận này giữ lại tóc và rác kích thước lớn trước khi nước đi xuống cụm thoát phía dưới.
Đối với công trình cần bảo trì định kỳ, cấu tạo tháo rời giúp kỹ thuật viên có thể tiếp cận khu vực lọc mà không cần can thiệp vào toàn bộ thân sản phẩm.

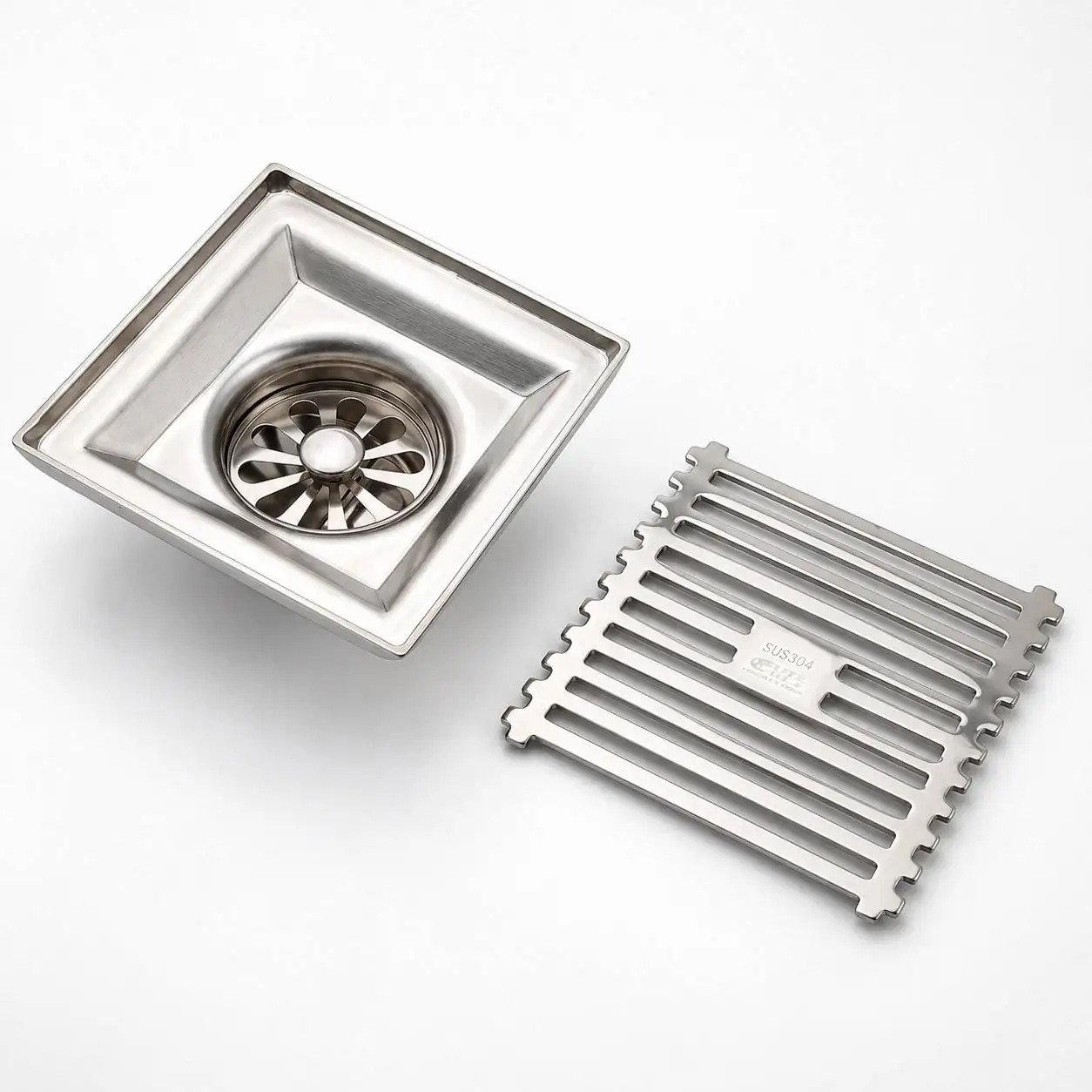

Thân thu nước vuông và cụm chống hôi trung tâm
Thân sản phẩm có lòng thu hướng dòng nước về khu vực trung tâm. Cụm phía dưới đảm nhiệm chức năng dẫn nước xuống đường thoát và hỗ trợ kiểm soát mùi từ hệ thống ống.
Ngoài chống hôi, EL-HG04 còn được xác nhận có chức năng chống nước trào ngược và hạn chế côn trùng bò ngược từ đường thoát.

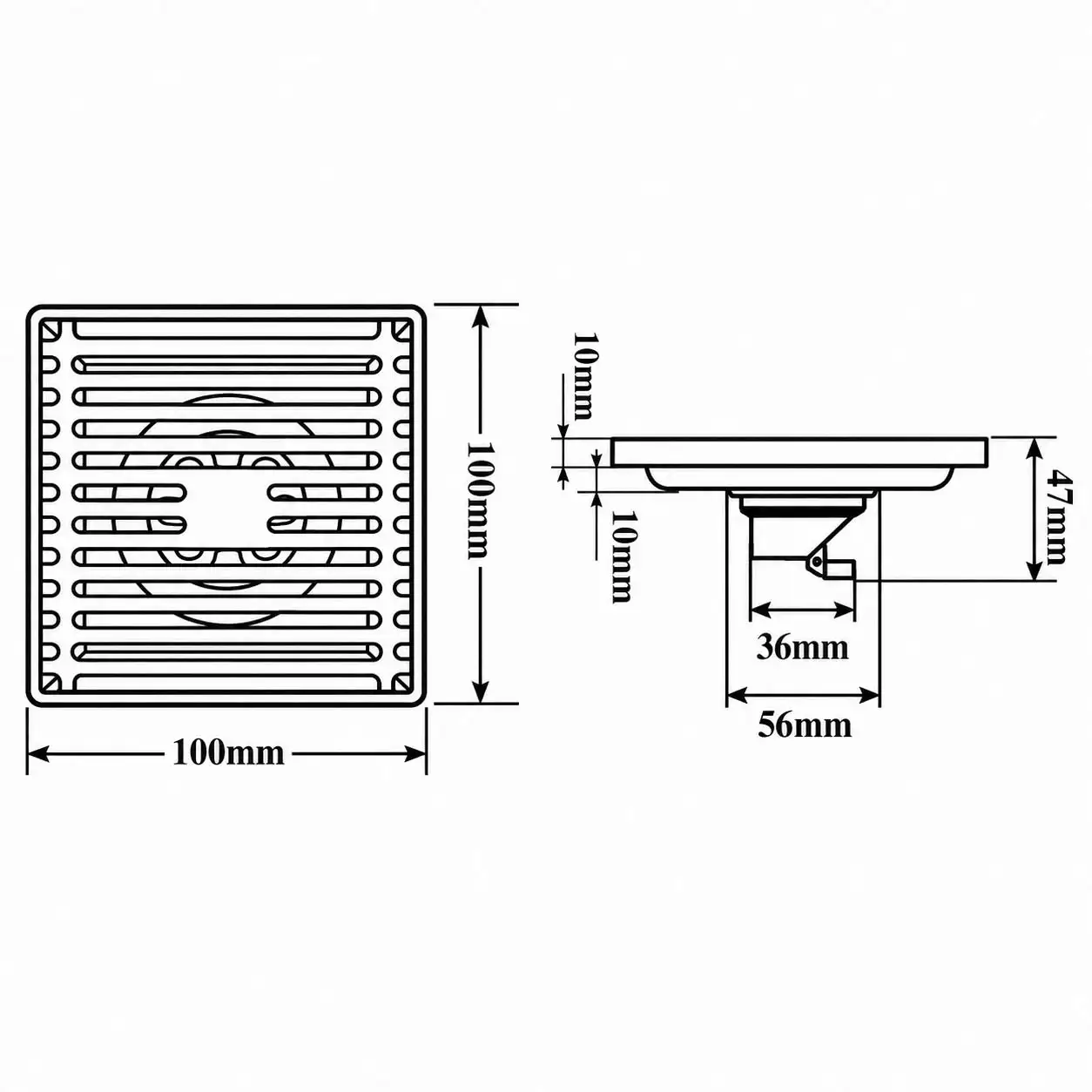

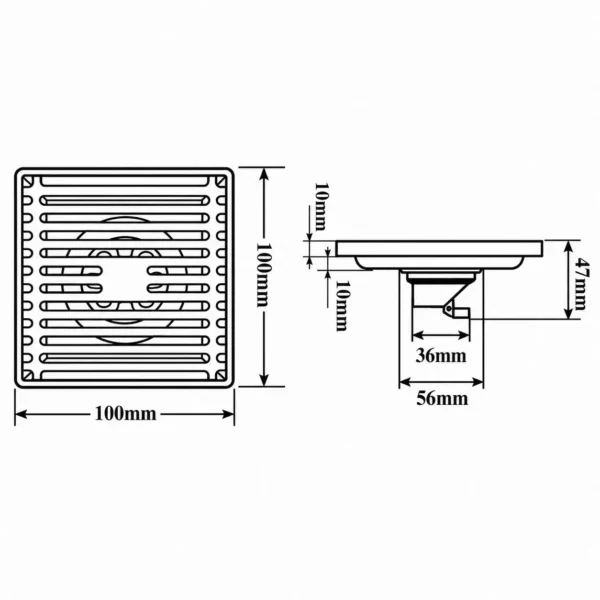

Phễu thu sàn inox 304 100x100mm – thông số kích thước
Khi lựa chọn thiết bị cho dự án hoặc thi công mới, cần phân biệt rõ kích thước mặt hoàn thiện với kích thước các chi tiết nằm dưới sàn.
- Kích thước phủ bì mặt: 100 × 100 mm.
- Chiều cao tổng thể theo bản vẽ: 47 mm.
- Kích thước cấu tạo phần dưới thể hiện trên bản vẽ: 56 mm và 36 mm.
- Các đoạn kích thước đứng bổ sung: 10 mm theo vị trí thể hiện trên bản vẽ.
Các số đo 56 mm và 36 mm thuộc cấu tạo của cụm phía dưới và không được tự quy đổi thành đường kính ống kết nối. Đây là điểm cần lưu ý khi lập hồ sơ sản phẩm hoặc đối chiếu hiện trạng công trình.

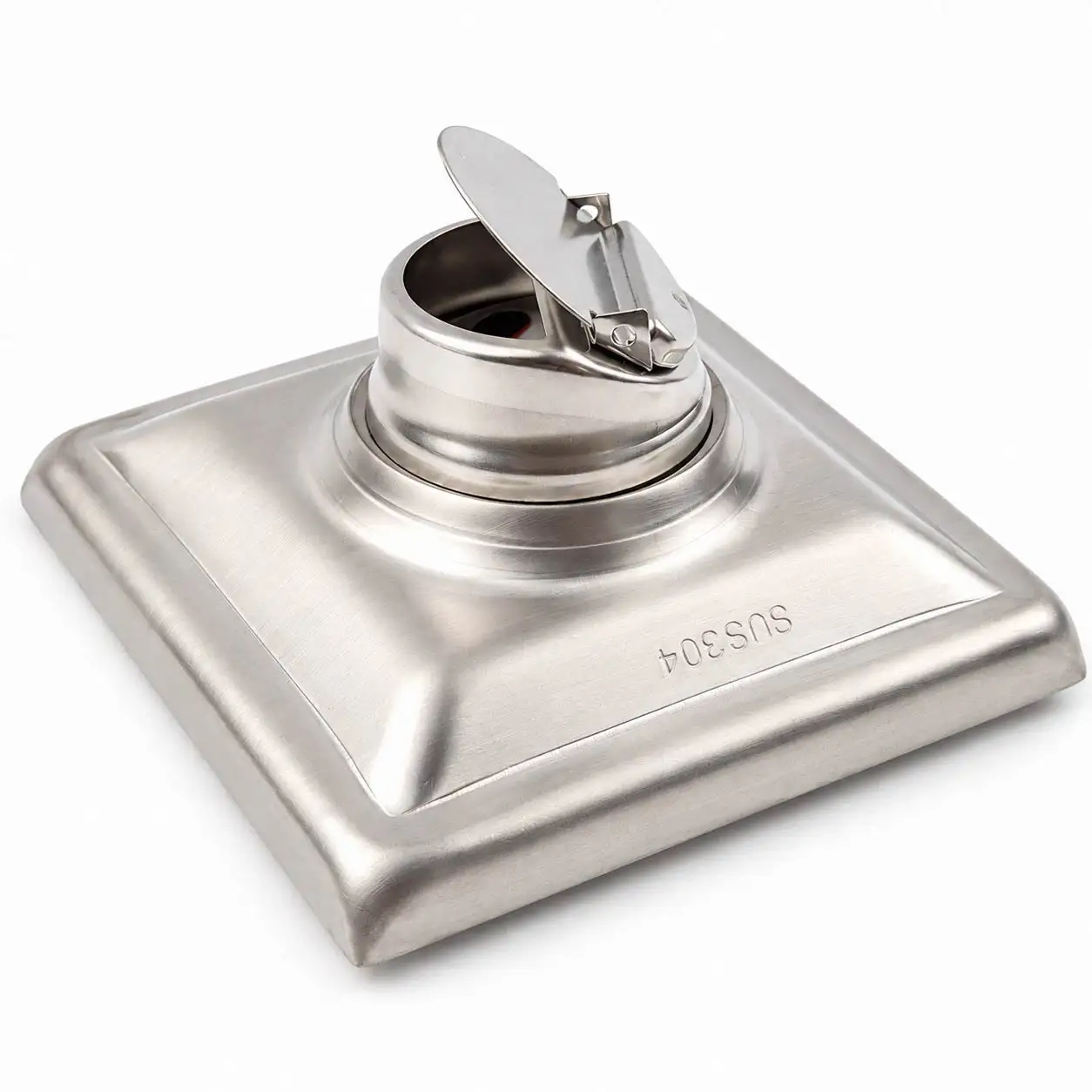

Khả năng bố trí với ống chờ khoảng 36–90 mm
Phễu thu sàn inox 304 100x100mm EL-HG04 có phạm vi bố trí thực tế với khu vực ống chờ khoảng 36–90 mm tùy điều kiện lắp đặt.
Thông số này nên được hiểu là phạm vi áp dụng theo điều kiện thi công, không phải một kích thước danh nghĩa duy nhất của đầu nối. Khi triển khai cho công trình, kỹ thuật viên cần kiểm tra đường kính miệng ống, chiều sâu âm sàn, lớp hoàn thiện và khoảng trống xung quanh vị trí thu nước trước khi quyết định phương án lắp.

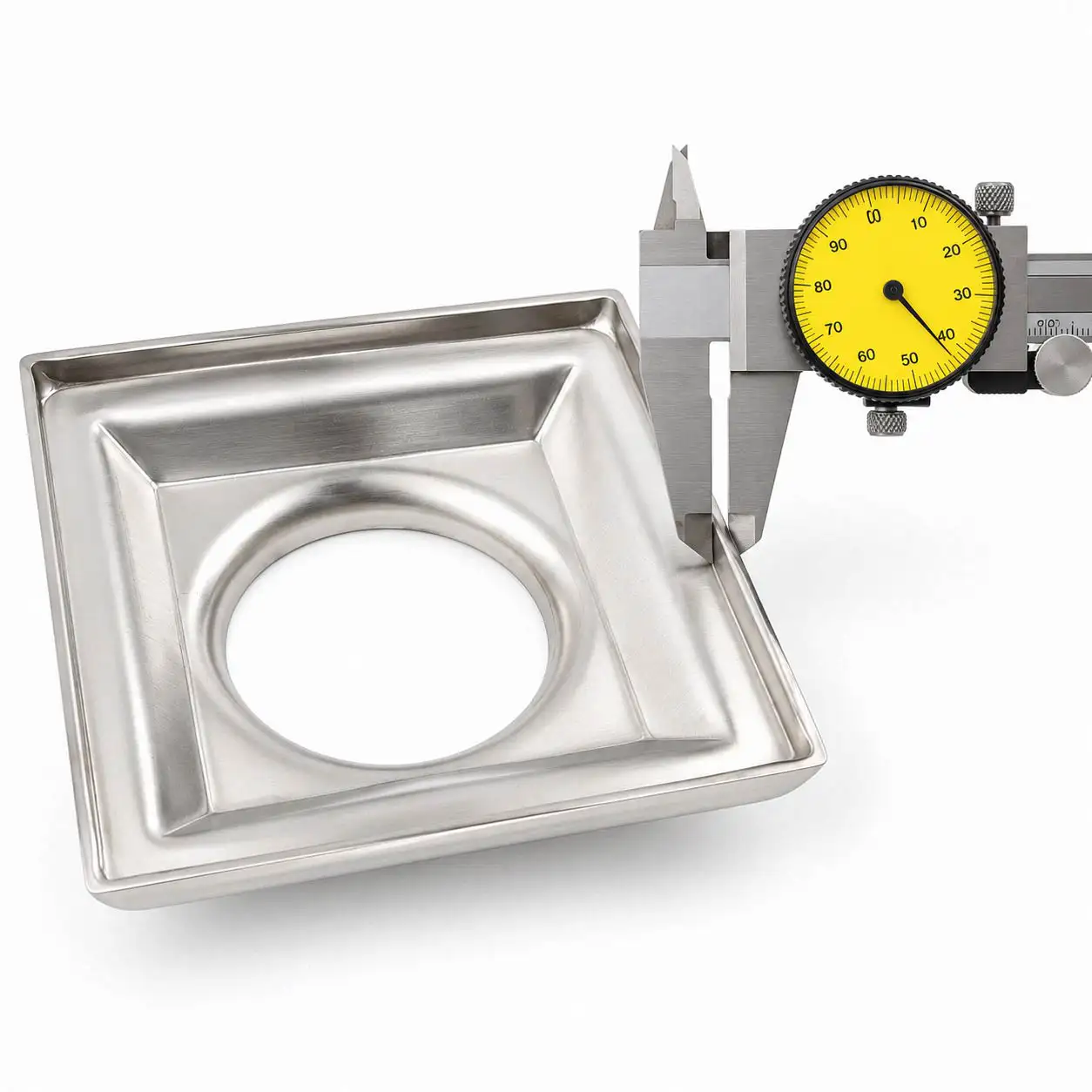

Vật liệu Inox SUS 304 và độ dày 2,5 mm
Thân và nắp của EL-HG04 sử dụng Inox SUS 304 sáng bóng. Độ dày vật liệu theo thông số đã xác nhận là 2,5 mm.
Trong hồ sơ kỹ thuật nên ghi đúng là “Inox SUS 304 sáng bóng”, không chuyển thành “mạ Chrome” vì sản phẩm không được xác nhận sử dụng lớp mạ Chrome.
Trọng lượng hoàn thiện của sản phẩm là 355 g, phù hợp để sử dụng như một thông số đối chiếu khi lập bảng vật tư hoặc kiểm tra sản phẩm thực tế.

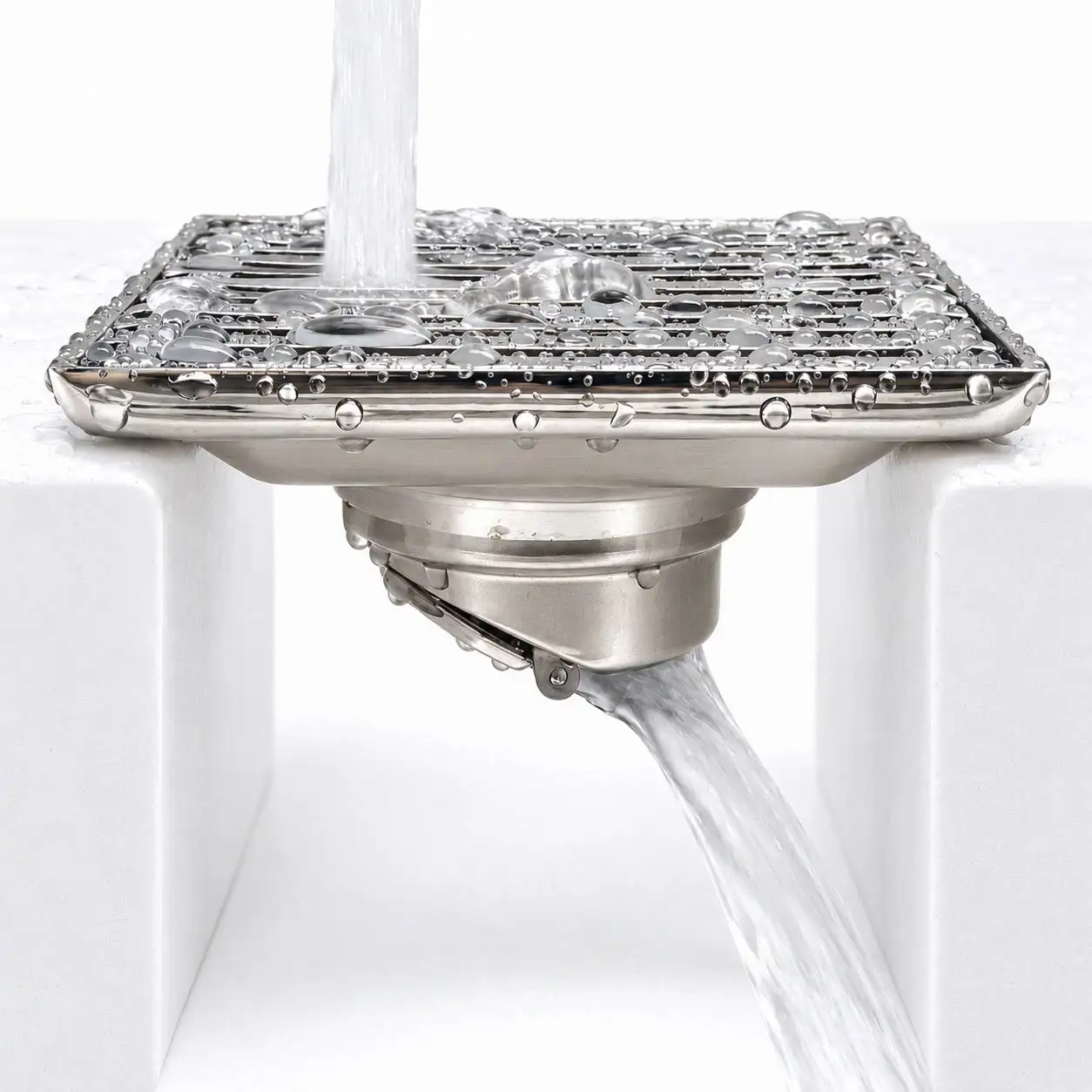

Hệ thống kiểm soát mùi và dòng nước phía dưới
Trong thiết bị thu nước sàn, phần nằm phía dưới mặt nắp có ảnh hưởng trực tiếp đến khả năng kiểm soát mùi từ hệ thống thoát. EL-HG04 tích hợp cụm chống hôi tại vùng trung tâm của thân thu.
Khi nước đi từ mặt sàn qua nắp và tấm lọc rác, dòng nước được tập trung về khoang thu trước khi đi xuống cụm phía dưới. Hệ thống này đồng thời đảm nhiệm chức năng chống hôi, hỗ trợ chống nước trào ngược và hạn chế côn trùng từ đường thoát đi ngược lên khu vực sử dụng.

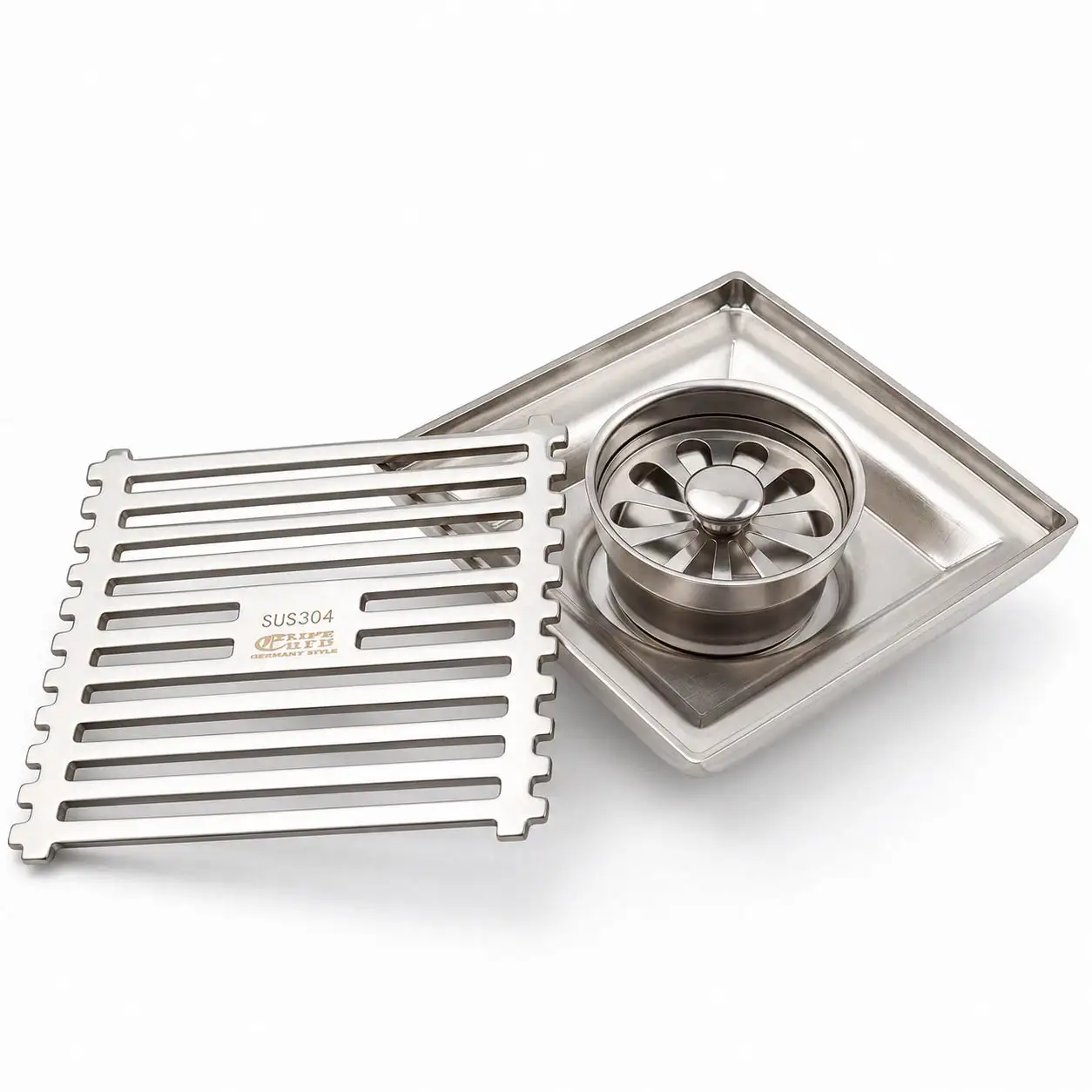

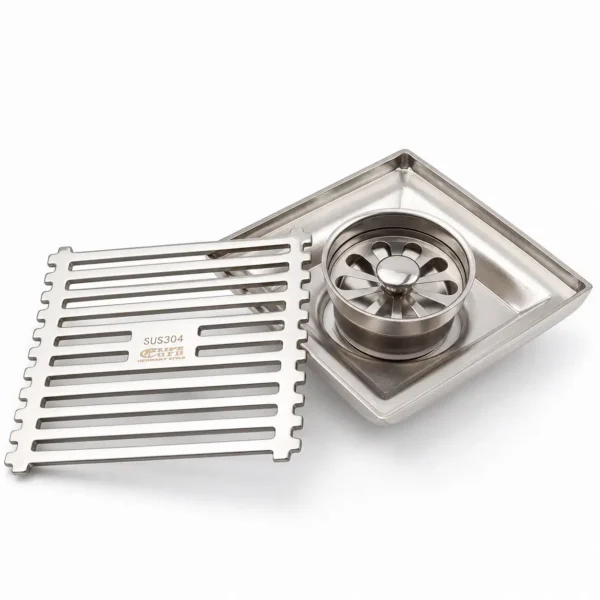

Khả năng bảo trì trong quá trình sử dụng
Một đặc điểm đáng chú ý của phễu thu sàn Eurolife EL-HG04 là các bộ phận phía trên có thể tháo rời. Khi bảo trì, có thể mở nắp, lấy tấm lọc rác và làm sạch khoang thu nước mà không cần tháo toàn bộ thiết bị khỏi vị trí lắp.
Đối với nhà ở, căn hộ, khách sạn hoặc các công trình có tần suất sử dụng cao, việc bố trí lịch vệ sinh bộ lọc giúp duy trì tiết diện thoát nước và giảm rác đi sâu xuống hệ thống ống.
Bảng thông số kỹ thuật EL-HG04
| Mã sản phẩm | EL-HG04 |
| Thương hiệu | Eurolife |
| Nhóm thiết bị | Phễu thu sàn / thoát sàn |
| Hình dạng | Vuông |
| Vật liệu | Inox SUS 304 |
| Bề mặt | Sáng bóng |
| Kích thước phủ bì | 100 × 100 mm |
| Độ dày vật liệu | 2,5 mm |
| Chiều cao tổng thể | 47 mm theo bản vẽ |
| Kích thước cấu tạo phần dưới | 56 mm và 36 mm theo bản vẽ |
| Phạm vi ống chờ | Khoảng 36–90 mm tùy điều kiện lắp đặt |
| Trọng lượng | 355 g |
| Lọc rác | Tấm lọc tháo rời, có núm kéo |
| Chức năng | Thu nước, chống hôi, chống trào ngược, hạn chế côn trùng |
| Bảo hành | 5 năm |

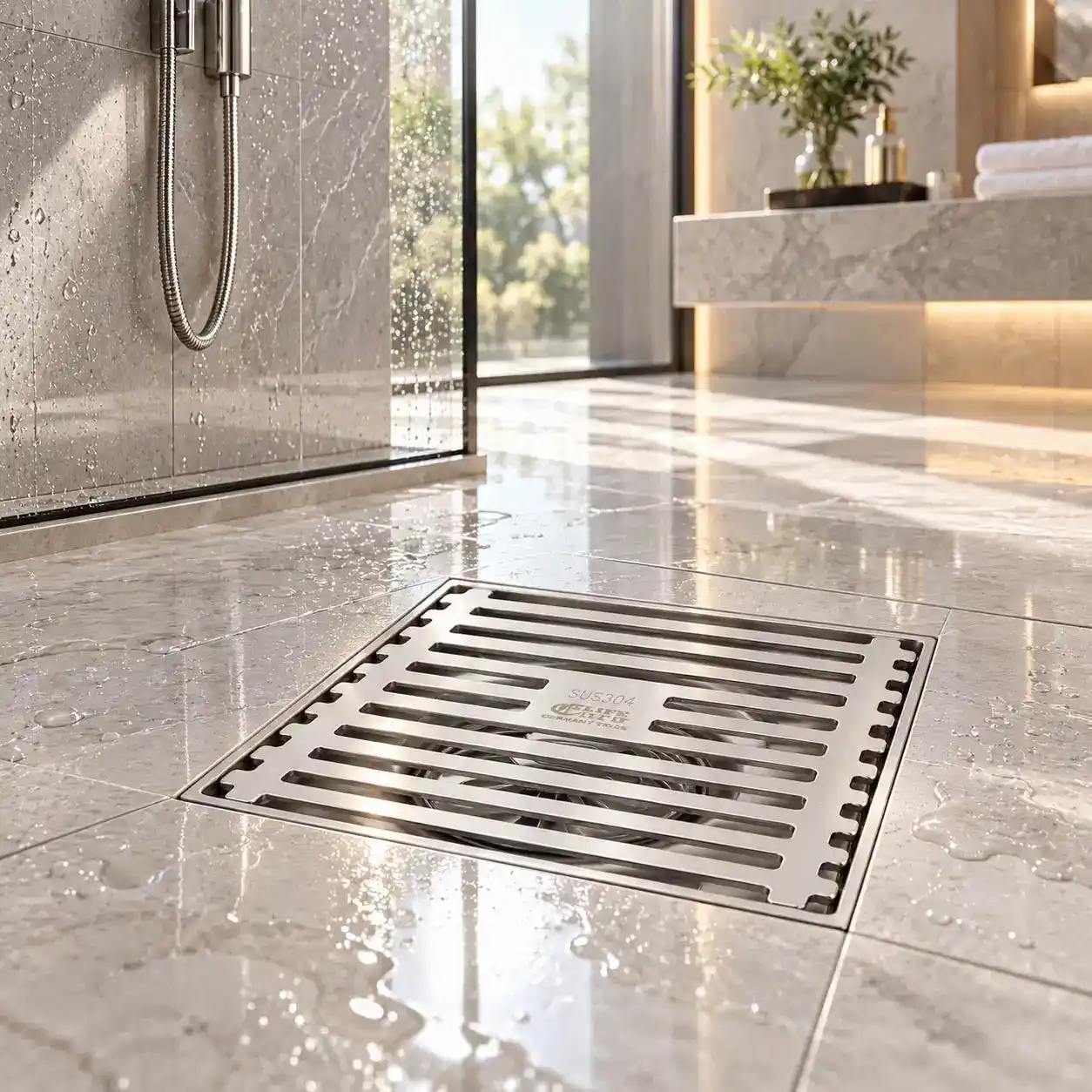

Ứng dụng trong công trình
EL-HG04 có thể được bố trí tại các khu vực sàn có nhu cầu thu nước như phòng tắm, nhà vệ sinh, khu vực vệ sinh trong căn hộ, nhà phố, khách sạn hoặc các vị trí sàn ướt có điều kiện lắp đặt tương thích.
Đối với hồ sơ dự án, nên đối chiếu kích thước 100 × 100 mm của mặt hoàn thiện và chiều cao tổng thể 47 mm ngay từ giai đoạn chuẩn bị ô chờ. Phần ống chờ khoảng 36–90 mm cần được kiểm tra cùng hiện trạng thi công thay vì chỉ dựa vào kích thước mặt sản phẩm.
Yêu cầu kiểm tra trước khi lắp đặt
Trước khi thi công phễu thu sàn inox 304 100x100mm, nên xác nhận cao độ hoàn thiện của sàn, chiều sâu đặt thân thiết bị, vị trí đường ống thoát và độ dốc dẫn nước về phễu thu.
Đối với trường hợp thay thế thiết bị hiện hữu, cần kiểm tra kích thước hốc cũ và không gian quanh ống trước khi quyết định giữ nguyên hay điều chỉnh phần nền.
Video sản phẩm Eurolife EL-HG04
Video sản phẩm đang được update
Chứng chỉ – Công nghệ – Bảo hộ – Danh hiệu Eurolife
Thông tin về chứng chỉ, công nghệ, bảo hộ và các danh hiệu liên quan đến thương hiệu Eurolife được công bố tại chuyên trang chính thức. Nội dung từng chứng nhận cần được đối chiếu trực tiếp tại nguồn, không tự bổ sung tên chứng chỉ khi chưa có tài liệu xác nhận.
Xem Chứng chỉ – Công nghệ – Bảo hộ – Danh hiệu Eurolife
Câu hỏi kỹ thuật về EL-HG04
100 × 100 mm là kích thước của phần nào?
Đây là kích thước phủ bì của mặt phễu thu sàn. Không nên dùng số đo này để suy ra kích thước đầu nối hoặc đường kính ống thoát.
36 mm và 56 mm trên bản vẽ có phải kích thước ống không?
Không nên hiểu như vậy. Hai số đo này thể hiện kích thước cấu tạo của cụm phía dưới trên bản vẽ. Phạm vi ống chờ được xác nhận riêng là khoảng 36–90 mm tùy điều kiện lắp đặt.
EL-HG04 có bộ lọc rác tháo được không?
Có. Sản phẩm có tấm lọc rác tháo rời và núm hỗ trợ lấy bộ lọc ra để vệ sinh.
EL-HG04 có sử dụng Inox SUS 304 không?
Có. Sản phẩm sử dụng Inox SUS 304 bề mặt sáng bóng, với độ dày vật liệu 2,5 mm theo thông số đã xác nhận.
Sản phẩm có hỗ trợ chống trào ngược và côn trùng không?
Có. Ngoài chức năng chống hôi, EL-HG04 được xác nhận có khả năng chống nước trào ngược và hạn chế côn trùng bò ngược từ đường thoát.
Thiết bị có thuận tiện bảo trì không?
Nắp và tấm lọc rác có thể tháo rời, giúp tiếp cận khu vực thu nước để vệ sinh định kỳ mà không phải tháo toàn bộ thân sản phẩm khỏi sàn.
Tư vấn EL-HG04 cho hồ sơ kỹ thuật và công trình
Để lựa chọn phễu thu sàn inox 304 100x100mm cho dự án, cần đối chiếu đồng thời kích thước mặt 100 × 100 mm, chiều cao 47 mm, không gian âm sàn và phạm vi ống chờ thực tế. Eurolife có thể hỗ trợ đối chiếu thông số sản phẩm với điều kiện thi công trước khi triển khai.
Xem thông tin mua hàng Eurolife EL-HG04 tại eurolife.com.vn
HỢP TÁC DỰ ÁN & CÔNG TRÌNH: THOÁT SÀN CHO MÁY GIẶT EUROLIFE EL-HG04
Giải pháp hoàn thiện hệ thống cấp thoát nước chuẩn xác cho các căn hộ, chung cư, khách sạn và công trình dân dụng. Eurolife hỗ trợ trọn gói hồ sơ kỹ thuật, chính sách chiết khấu trực tiếp theo khối lượng cho nhà thầu, chủ đầu tư và đơn vị thiết kế thi công.
✓ Inox SUS 304 Sáng Bóng
✓ Độ Dày Vật Liệu 2,5 mm
✓ Chống hôi hiệu quả
