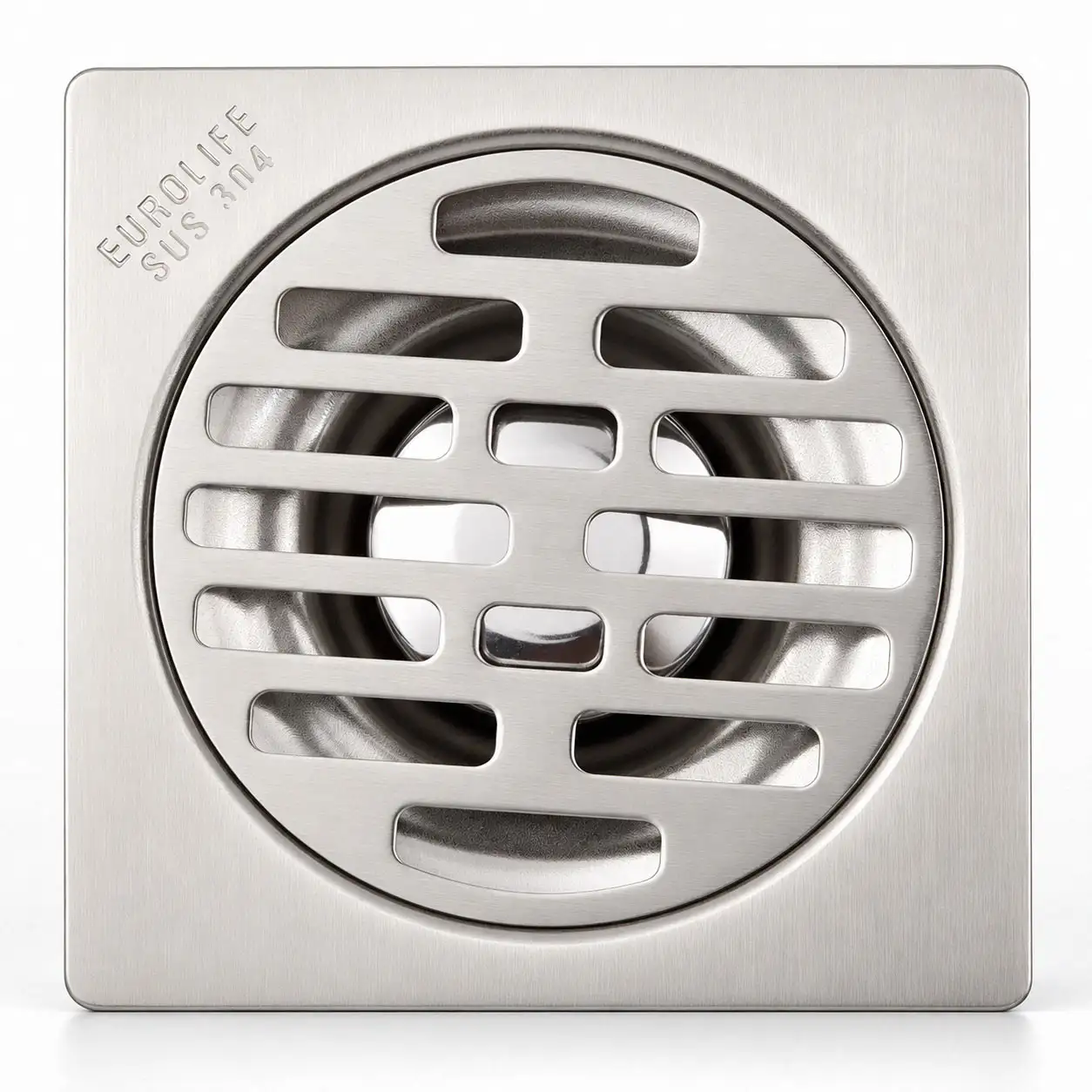

Phễu thu sàn Inox 304 120x120mm Eurolife EL-HG12 là thiết bị thu nước sàn có cấu trúc mặt vuông, nắp tròn và hệ thống ngăn mùi bằng bẫy nước. Sản phẩm được phát triển cho các vị trí cần thu nước trên bề mặt sàn và có thể xem xét trong hồ sơ thiết bị phòng tắm, khu vệ sinh hoặc các khu vực sàn ướt khi kích thước, cao độ và đường ống hiện trường tương thích.
EL-HG12 sử dụng Inox SUS 304, kích thước phủ bì 120 × 120 mm, chiều cao tổng thể 28 mm và độ dày phần mặt 1,5 mm. Bản vẽ đồng thời thể hiện phần thân dưới 104 mm và phần cấu tạo phía trong 82 mm. Hai kích thước này cần được hiểu đúng là thông số cấu tạo, không phải đường kính danh nghĩa của ống thoát.
Phễu thu sàn Inox 304 120x120mm và cấu trúc mặt vuông

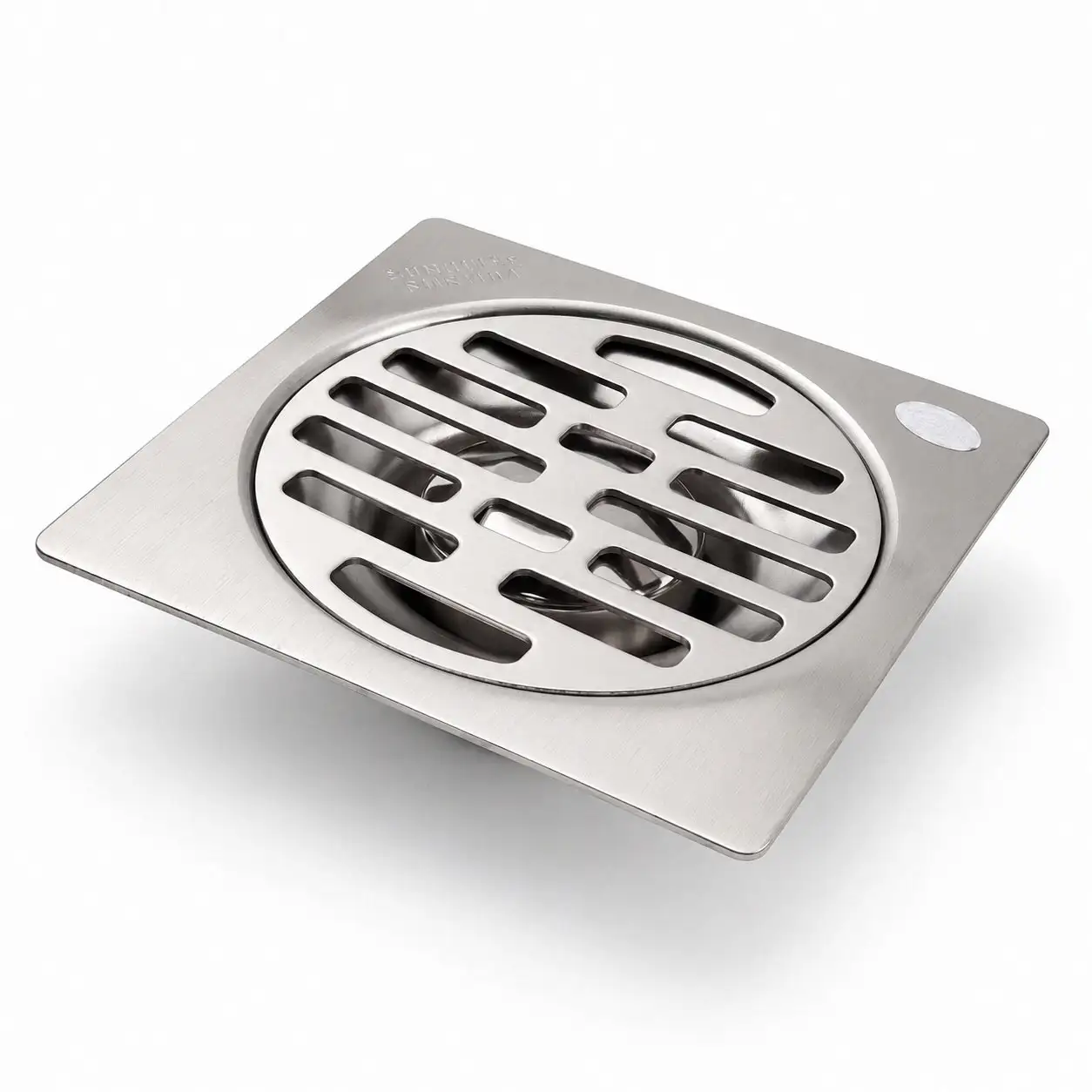

Kích thước 120 × 120 mm là thông số phủ bì của phần mặt EL-HG12. Hình dạng vuông hỗ trợ việc định vị sản phẩm theo module gạch và đường ron trong quá trình hoàn thiện sàn. Phần trung tâm được bố trí nắp tròn với nhiều khe dài để tiếp nhận dòng nước từ các hướng trên bề mặt.
Đối với hồ sơ dự án, nên tách biệt rõ ba nhóm thông số: kích thước phủ bì 120 × 120 mm, chiều cao tổng thể 28 mm và các kích thước cấu tạo 104/82 mm. Cách ghi này tránh nhầm thông số thân sản phẩm với kích thước ống chờ.
Vật liệu Inox SUS 304, độ dày mặt 1,5 mm
Thân và các thành phần chính của phễu thu sàn Inox 304 120x120mm sử dụng Inox SUS 304. Vật liệu này phù hợp với nhóm phụ kiện thường xuyên làm việc trong môi trường phòng tắm và khu vực có nước khi sản phẩm được lắp đặt, vệ sinh và sử dụng đúng điều kiện.

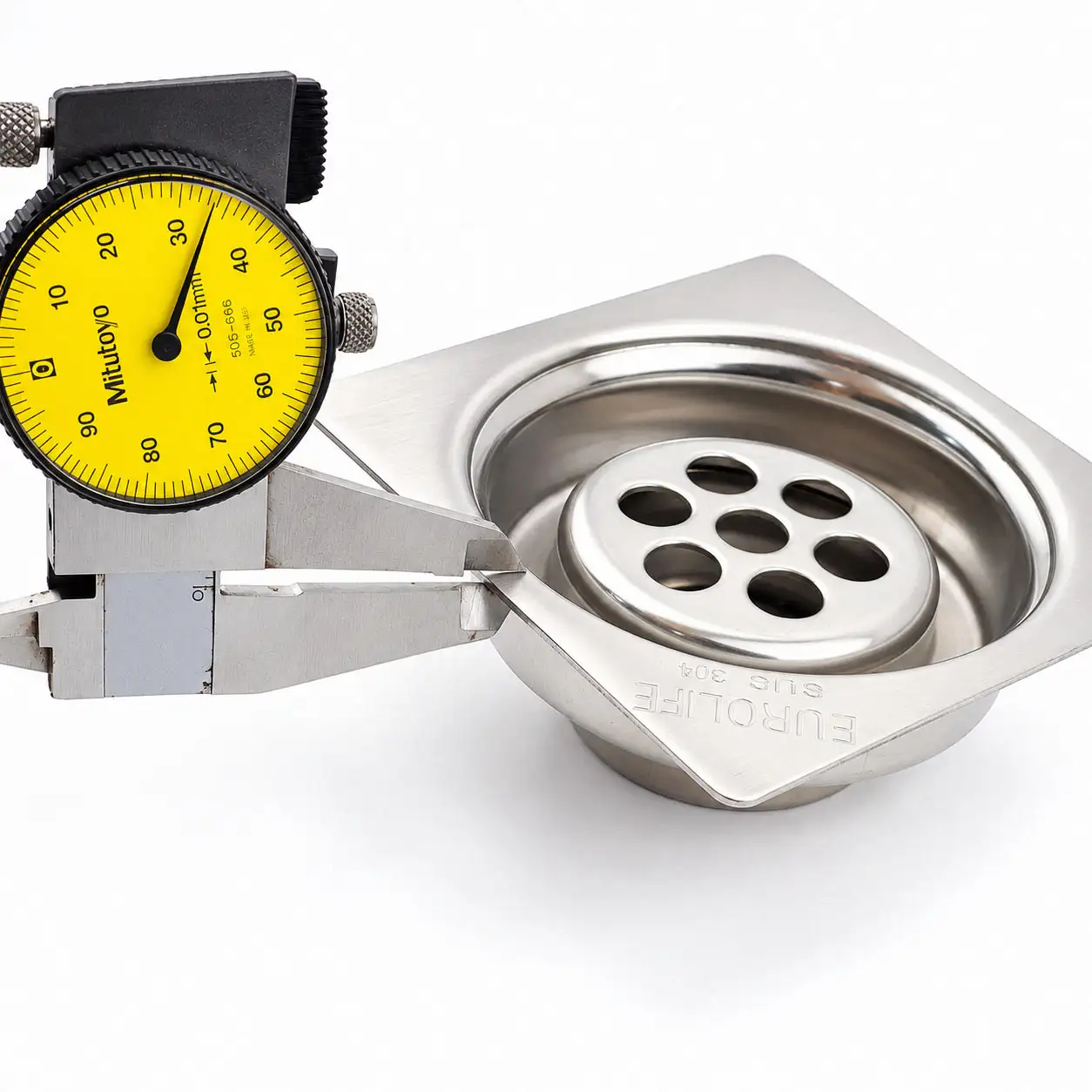

Độ dày phần mặt được xác định là 1,5 mm. Khi lập bảng vật tư hoặc mô tả kỹ thuật cho công trình, nên ghi đúng “Inox SUS 304” và độ dày tương ứng, không chuyển cách gọi thành “mạ Chrome” vì sản phẩm không được xác định theo cấu trúc vật liệu đó.
Cấu tạo nắp tròn và đường thu nước

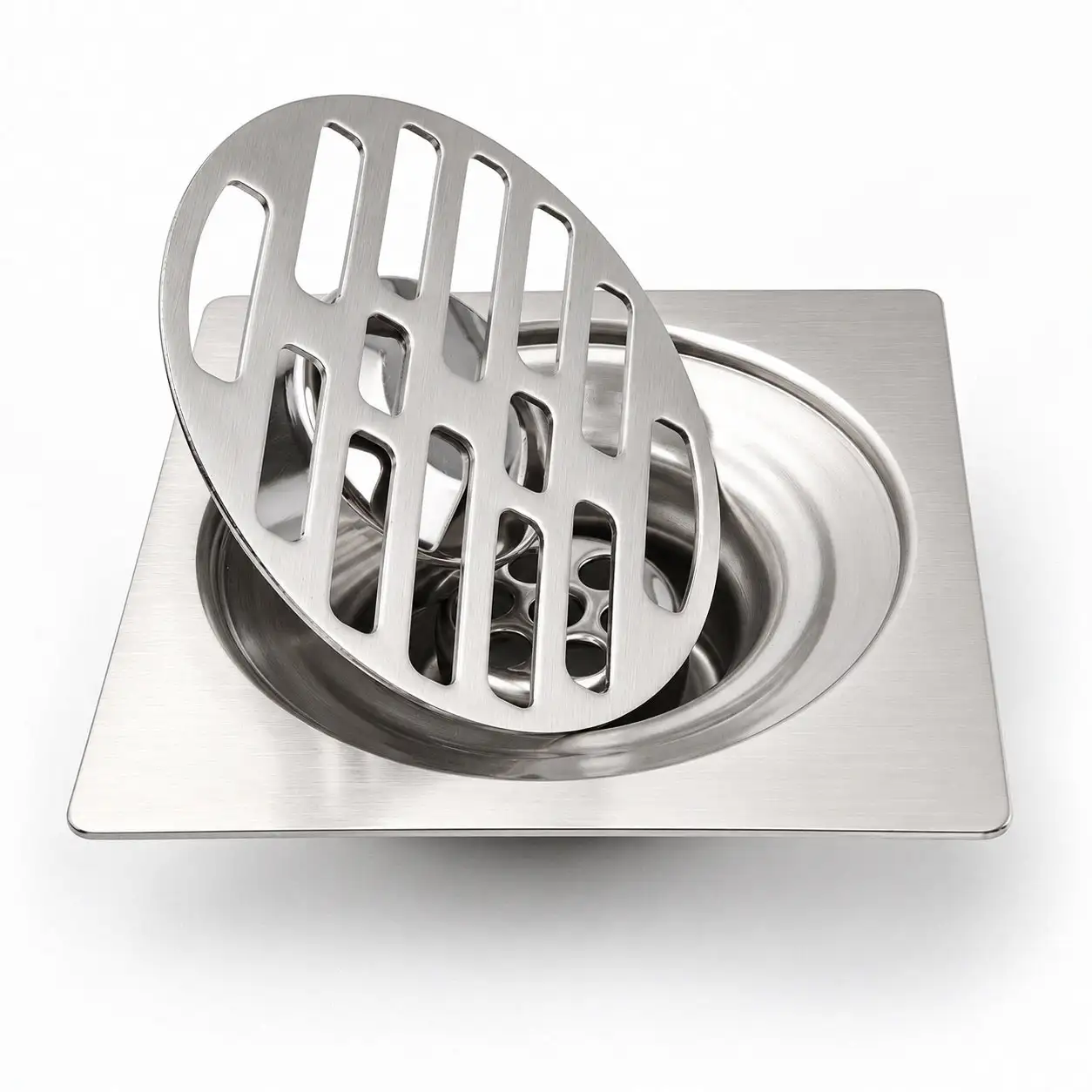

EL-HG12 sử dụng nắp tròn bố trí trong mặt vuông 120 × 120 mm. Trên nắp có các khe dài tạo đường dẫn để nước trên bề mặt đi vào lòng hố ga. Nắp có thể được nhấc ra, tạo điều kiện tiếp cận khu vực phía dưới khi cần kiểm tra hoặc vệ sinh.
Ở góc nhìn bảo trì, cấu trúc của phễu thu sàn Inox 304 120x120mm cho phép quan sát tương đối trực tiếp phần lòng thu nước sau khi tháo nắp. Đây là điểm cần lưu ý trong các khu vực đòi hỏi vệ sinh định kỳ nhằm hạn chế tóc và cặn bẩn tích tụ tại đường thu.
Cụm 7 lỗ cố định – không phải lưới lọc tháo rời

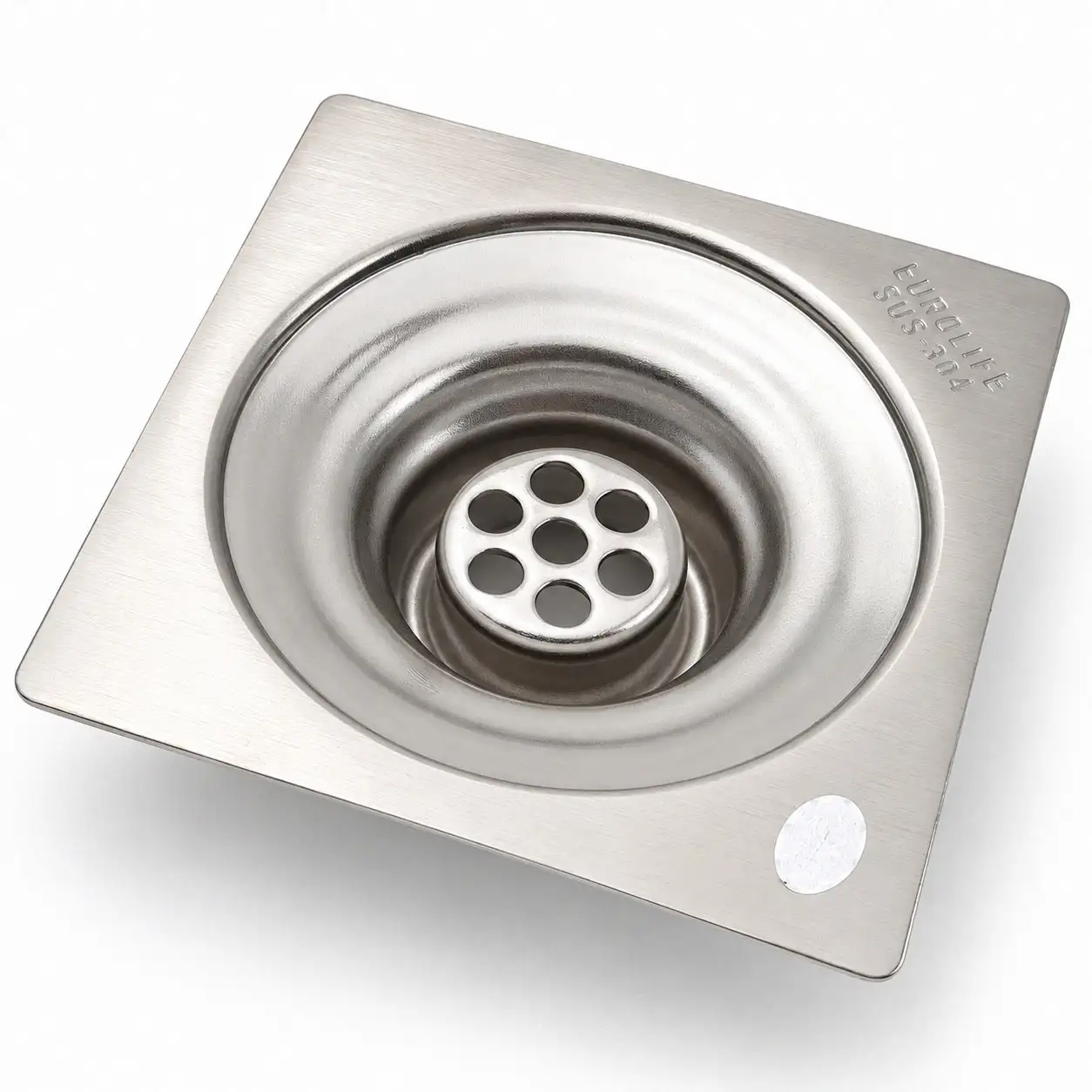

Phía dưới nắp là lòng hố ga và một cụm tròn gồm 7 lỗ. Chi tiết này tham gia dẫn nước và hỗ trợ giữ lại một phần tạp chất có kích thước lớn, nhưng được bố trí cố định trong kết cấu EL-HG12.
Do đó, tài liệu kỹ thuật không nên mô tả EL-HG12 là sản phẩm có “lưới lọc rác tháo rời”. Phương án bảo trì đúng là tháo nắp phía trên để tiếp cận lòng hố ga và làm sạch khu vực xung quanh cụm 7 lỗ cố định.
Nguyên lý bẫy nước hỗ trợ ngăn mùi

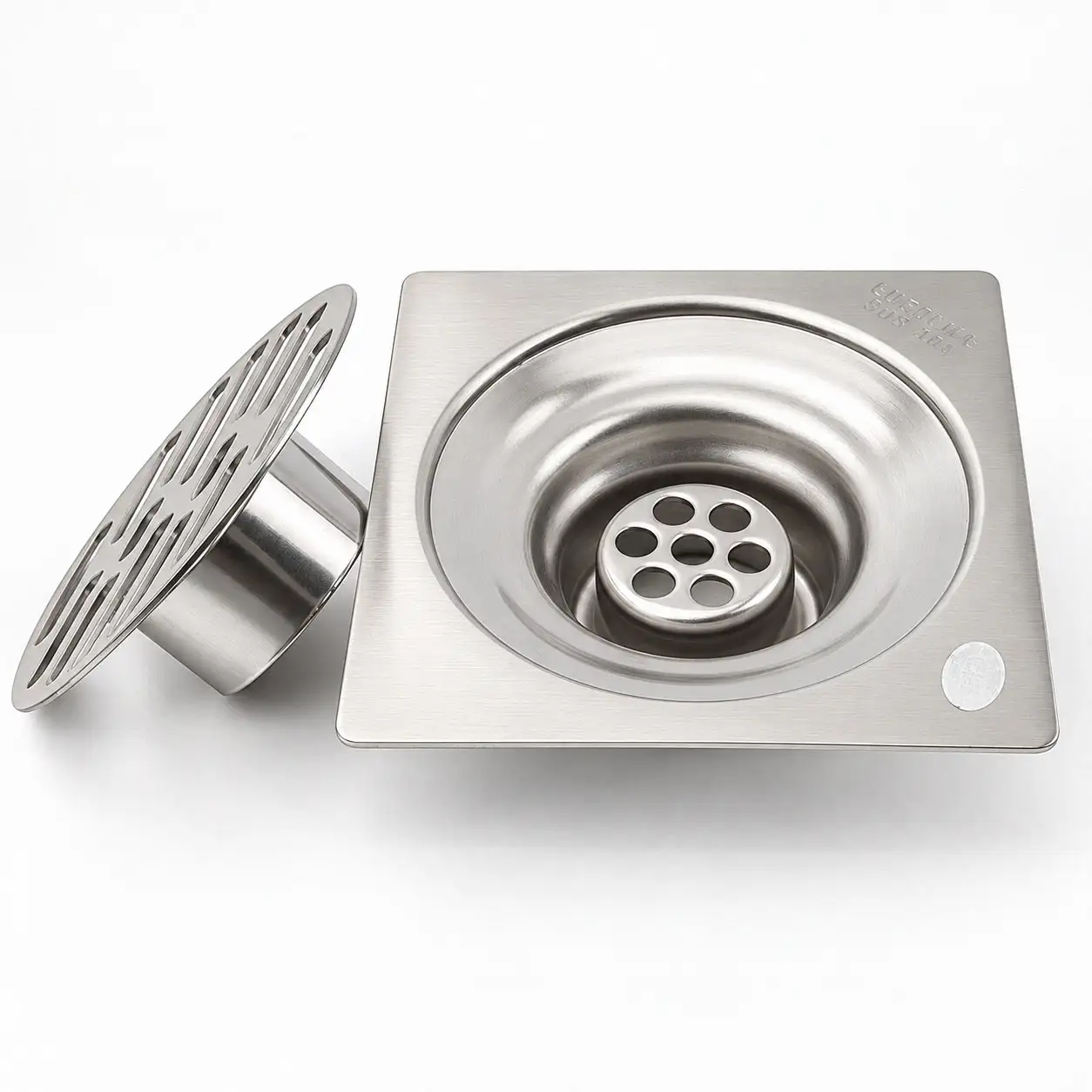

Phễu thu sàn Inox 304 120x120mm sử dụng nguyên lý ngăn mùi bằng nước. Hình dạng lòng hố ga tạo khu vực giữ lại một lượng nước sau khi thoát. Lớp nước này đóng vai trò như ranh giới giữa không khí trong đường ống phía dưới và không gian sử dụng phía trên.
Đây là bẫy nước, không phải van lò xo hoặc cơ cấu nắp tự đóng. Vì nguyên lý phụ thuộc vào nước lưu trong bẫy, việc kiểm tra lượng nước tại các khu vực ít sử dụng là một phần cần lưu ý trong kế hoạch vận hành và bảo trì.
Phạm vi ống chờ và điều kiện phối hợp thi công

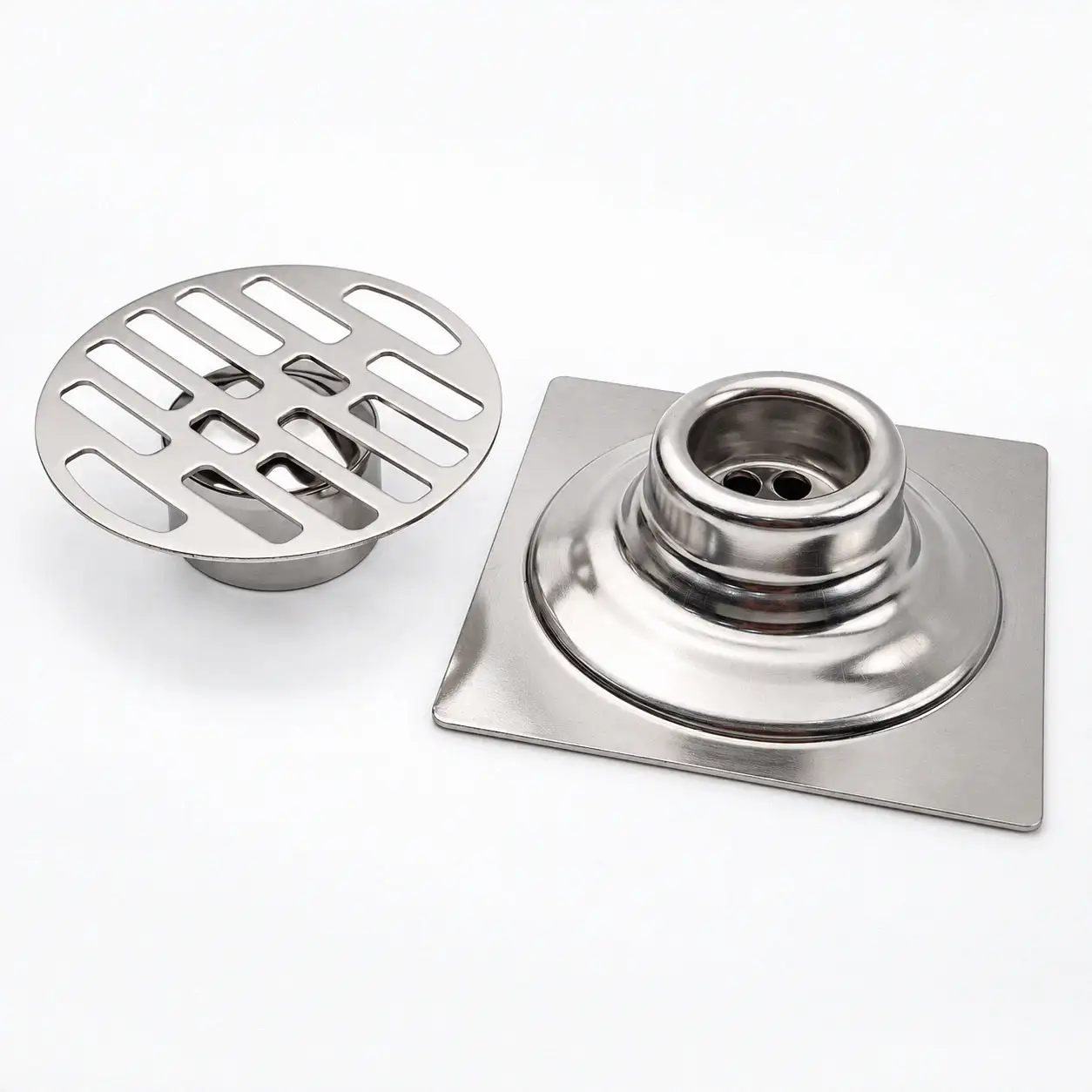

EL-HG12 phù hợp với ống chờ khoảng Ø60–Ø90 mm tùy điều kiện lắp đặt thực tế. Phạm vi này cần được xem xét cùng vị trí tâm ống, chiều sâu sàn, lớp chống thấm, cao độ hoàn thiện và không gian dành cho phần thân.
Khi bố trí phễu thu sàn Inox 304 120x120mm trong bản vẽ thi công, không nên lấy số 104 mm hoặc 82 mm để quy định đường kính ống. Đây là kích thước của các phần cấu tạo trên bản vẽ sản phẩm. Ống chờ phải được lựa chọn theo điều kiện hiện trường và phương án kết nối thực tế.
Bảng thông số kỹ thuật Eurolife EL-HG12
| Thương hiệu | Eurolife |
| Model | EL-HG12 |
| Nhóm sản phẩm | Phễu/hố ga thu nước sàn |
| Vật liệu | Inox SUS 304 |
| Kích thước phủ bì | 120 × 120 mm |
| Chiều cao tổng thể | 28 mm |
| Độ dày phần mặt | 1,5 mm |
| Kích thước phần thân theo bản vẽ | 104 mm |
| Kích thước phần cấu tạo trong theo bản vẽ | 82 mm |
| Phạm vi ống chờ | Khoảng Ø60–Ø90 mm tùy điều kiện lắp đặt |
| Nguyên lý ngăn mùi | Bẫy nước |
| Kết cấu lọc phía dưới | Cụm 7 lỗ cố định |

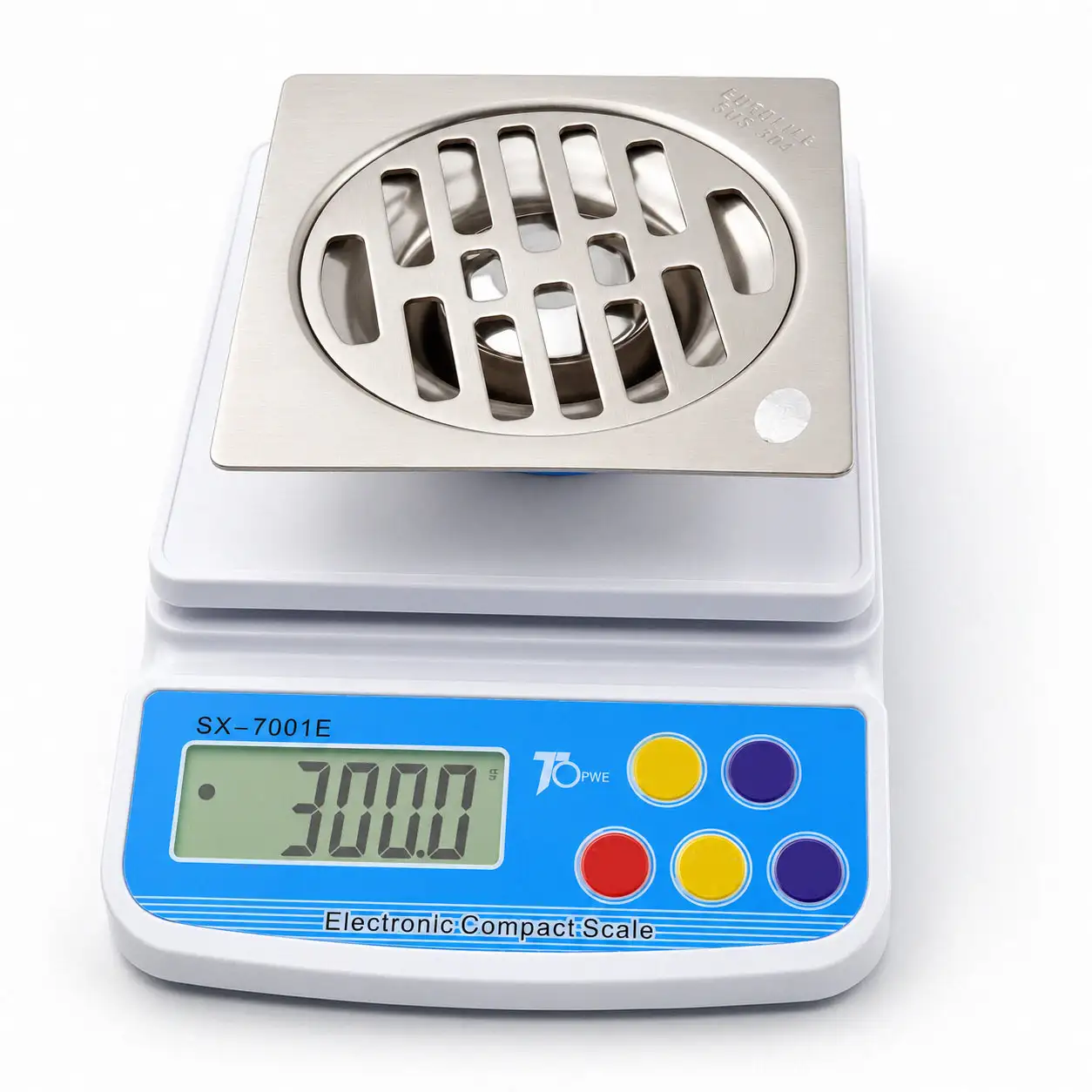

| Trọng lượng sản phẩm | 300 g |
| Bảo hành | 5 năm |

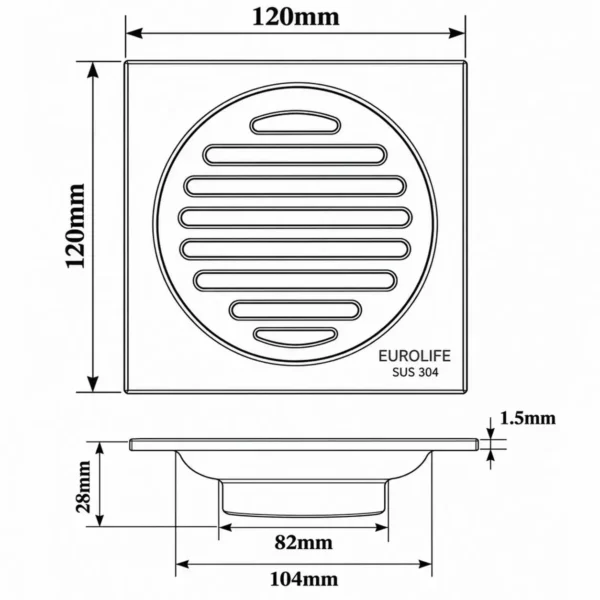

Bản vẽ kỹ thuật
Yêu cầu phối hợp với cao độ và độ dốc sàn
Hiệu quả của hệ thống thoát sàn không chỉ phụ thuộc vào bản thân thiết bị. Khi triển khai EL-HG12 tại công trình, cần bố trí độ dốc bề mặt hướng về vị trí thu nước, đồng thời bảo đảm cao độ mép sản phẩm phù hợp với lớp hoàn thiện.
Đối với phễu thu sàn Inox 304 120x120mm, việc kiểm tra không gian lắp đặt trước khi cố định đặc biệt cần thiết vì phần thân phía dưới phải có đủ khoảng trống để đặt đúng vị trí. Hệ thống ống tiếp theo cũng cần có độ dốc và tiết diện phù hợp với yêu cầu thoát nước của khu vực.
Bảo trì và vệ sinh trong quá trình khai thác

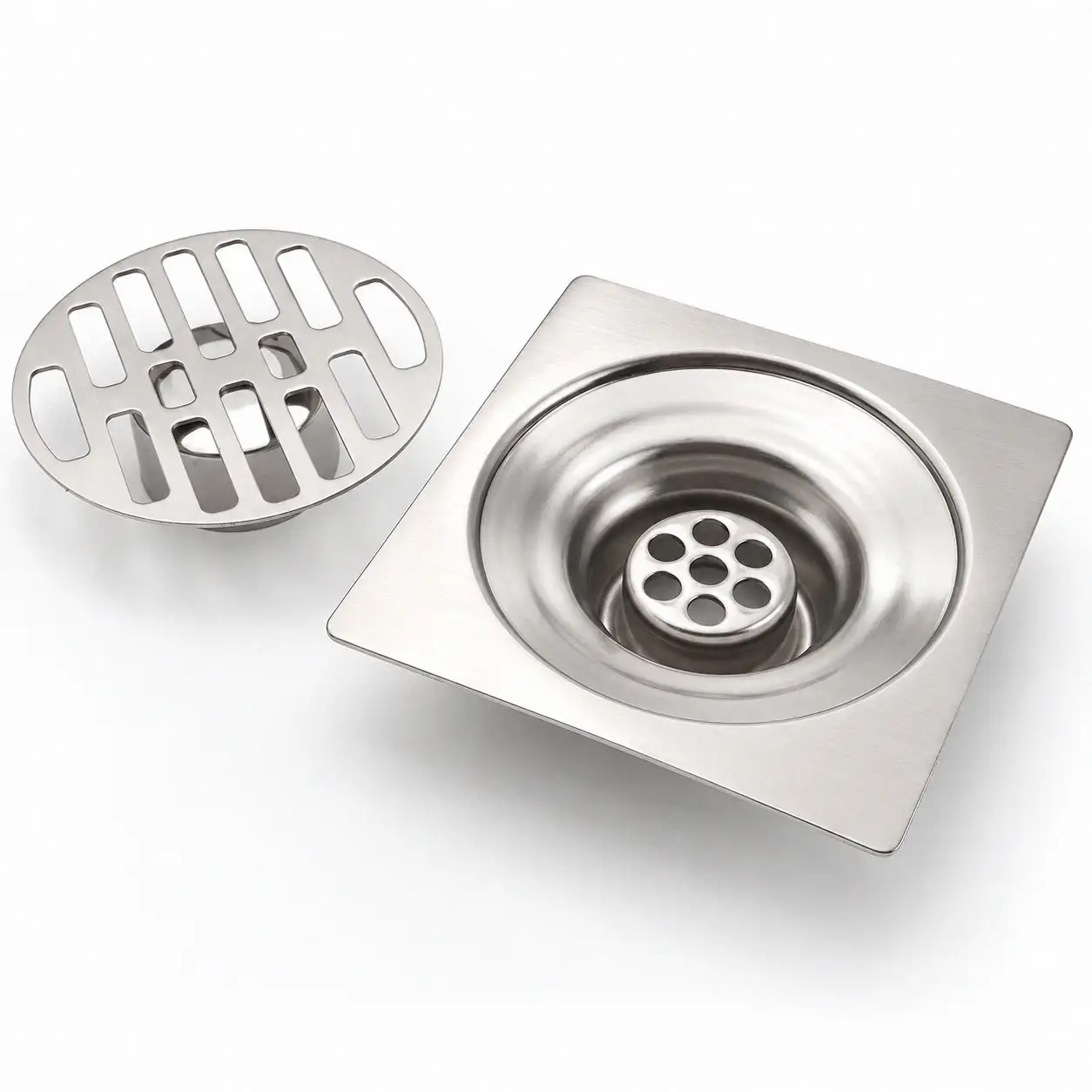

Nắp tròn phía trên có thể tháo để tiếp cận phần lòng hố ga. Trong quá trình bảo trì, kỹ thuật viên có thể loại bỏ tóc, cặn và tạp chất bám quanh khe thu nước, khu vực lòng hố và cụm 7 lỗ.
Do sử dụng bẫy nước, cần kiểm tra thêm tình trạng nước trong khoang ngăn mùi tại các khu vực ít hoạt động. Nếu nước trong bẫy bị hao hụt sau thời gian dài không sử dụng, có thể bổ sung nước để khôi phục lớp ngăn cách.
Ứng dụng trong công trình

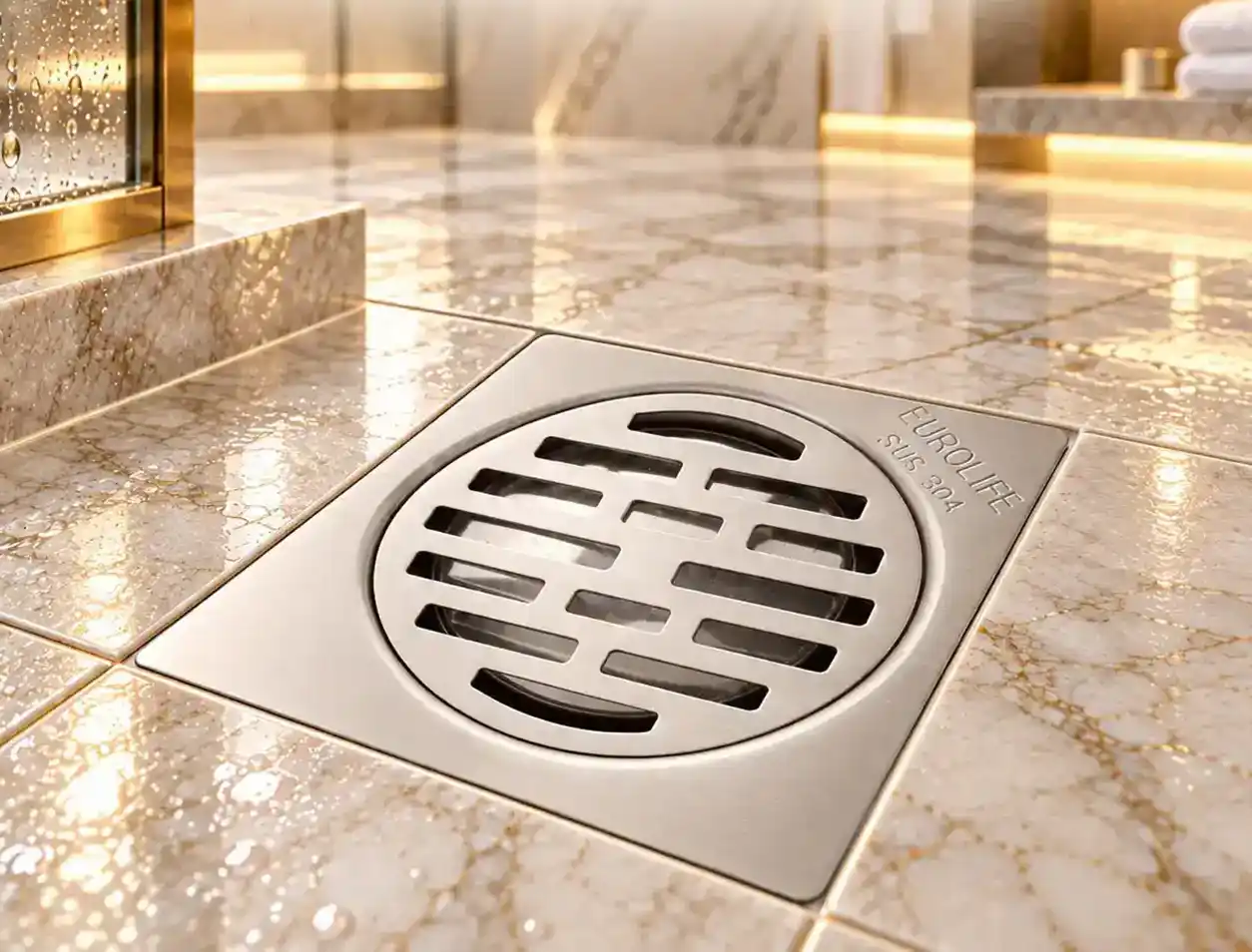

Phễu thu sàn Inox 304 120x120mm có thể được đưa vào phương án thiết bị cho phòng tắm, khu vệ sinh và các khu vực sàn ướt có điều kiện kỹ thuật phù hợp. Mặt vuông 120 mm giúp sản phẩm dễ phối hợp với bố cục gạch lát, trong khi nắp tròn trung tâm tạo vùng thu nước rõ ràng.
Khi lựa chọn cho dự án, đơn vị thiết kế và thi công nên đánh giá sản phẩm theo tổng thể các yếu tố gồm vật liệu, kích thước phủ bì, cao độ, khoảng trống thân, phạm vi ống chờ, nguyên lý bẫy nước và khả năng tiếp cận để bảo trì.
Video sản phẩm
Chứng chỉ – Công nghệ – Bảo hộ – Danh hiệu Eurolife
Thông tin chính thức liên quan đến thương hiệu, công nghệ, bảo hộ và các tài liệu Eurolife được cập nhật tại:
Chứng chỉ và Công nghệ Eurolife.
Các nội dung tại trang này không được tự động hiểu là chứng nhận riêng cho EL-HG12 nếu chưa có tài liệu xác nhận tương ứng.
Câu hỏi kỹ thuật thường gặp
EL-HG12 có kích thước lắp đặt chính bao nhiêu?
Kích thước phủ bì là 120 × 120 mm, chiều cao tổng thể 28 mm. Bản vẽ còn thể hiện các phần cấu tạo 104 mm và 82 mm.
104 mm có phải đường kính ống chờ không?
Không. 104 mm là kích thước phần thân thể hiện trên bản vẽ. Không được sử dụng thông số này để thay cho đường kính ống chờ.
Cụm 7 lỗ có tháo rời khi bảo trì không?
Không. Đây là chi tiết cố định. Việc tiếp cận và vệ sinh được thực hiện sau khi tháo nắp tròn phía trên.
EL-HG12 sử dụng van chống hôi hay bẫy nước?
Sản phẩm sử dụng bẫy nước. Nước lưu lại trong cấu tạo phía dưới tạo lớp ngăn cách hỗ trợ hạn chế mùi từ đường thoát.
Phạm vi ống chờ của EL-HG12 là bao nhiêu?
Khoảng Ø60–Ø90 mm tùy điều kiện lắp đặt. Cần kiểm tra hiện trường để xác định phương án thi công cụ thể.
Tư vấn kỹ thuật Eurolife EL-HG12
Đối với hồ sơ dự án cần phễu thu sàn Inox 304 120x120mm, Eurolife EL-HG12 cung cấp cấu hình mặt 120 × 120 mm, chiều cao 28 mm, Inox SUS 304 và nguyên lý ngăn mùi bằng bẫy nước. Đơn vị thiết kế, nhà thầu hoặc bộ phận mua hàng nên đối chiếu bản vẽ, ống chờ và cao độ hoàn thiện trước khi chốt số lượng.
Để tham khảo giá bán và thông tin đặt hàng, xem
trang bán hàng Eurolife EL-HG12.
Liên hệ Eurolife để được hỗ trợ đối chiếu thông số, điều kiện lắp đặt và nhu cầu sử dụng EL-HG12 cho công trình.
