Phễu thu sàn Inox SUS 304 100x100mm Eurolife EL-HG07

Phễu thu sàn Inox SUS 304 100x100mm Eurolife EL-HG07 là thiết bị thu nước mặt sàn có cấu tạo vuông, phù hợp cho các hạng mục phòng tắm, nhà vệ sinh và khu vực sàn ướt cần giải pháp thoát nước kết hợp cơ cấu hạn chế mùi phía dưới. Model sử dụng Inox SUS 304 sáng bóng, kích thước mặt 100 × 100 mm, chiều cao tổng thể 45 mm và trọng lượng 404,5 g.

Khác với cách lựa chọn chỉ dựa trên kích thước mặt, khi đưa EL-HG07 vào hồ sơ kỹ thuật hoặc phương án thi công cần đồng thời kiểm tra kích thước ống chờ, chiều sâu sàn, không gian cho thân thoát và khả năng tiếp cận để vệ sinh sau này.

Phễu thu sàn Inox SUS 304 100x100mm – thông số cấu tạo chính

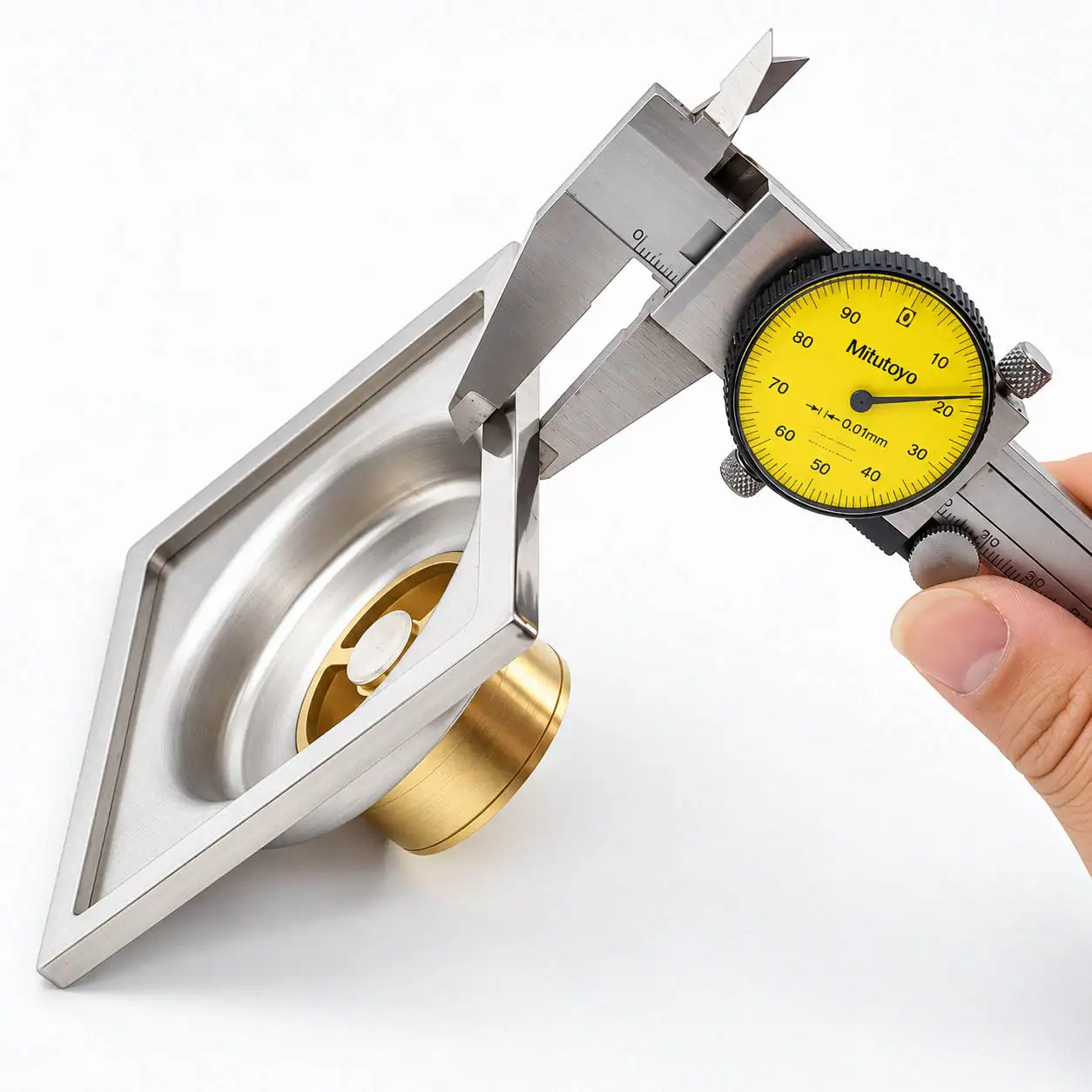

Phần mặt phủ bì của EL-HG07 có kích thước 100 × 100 mm. Nắp sử dụng họa tiết khe uốn cong, bố trí theo nhiều hàng để tạo các vị trí tiếp nhận nước trên bề mặt. Độ dày phần mặt được xác nhận là 5,5 mm.

Chiều cao tổng thể của thiết bị là 45 mm. Bản vẽ còn thể hiện phần thân dưới khoảng 79 mm và phần cấu tạo dưới cùng khoảng 40 mm. Đây là các kích thước cấu tạo của sản phẩm, không được sử dụng thay cho thông số đường kính ống chờ.

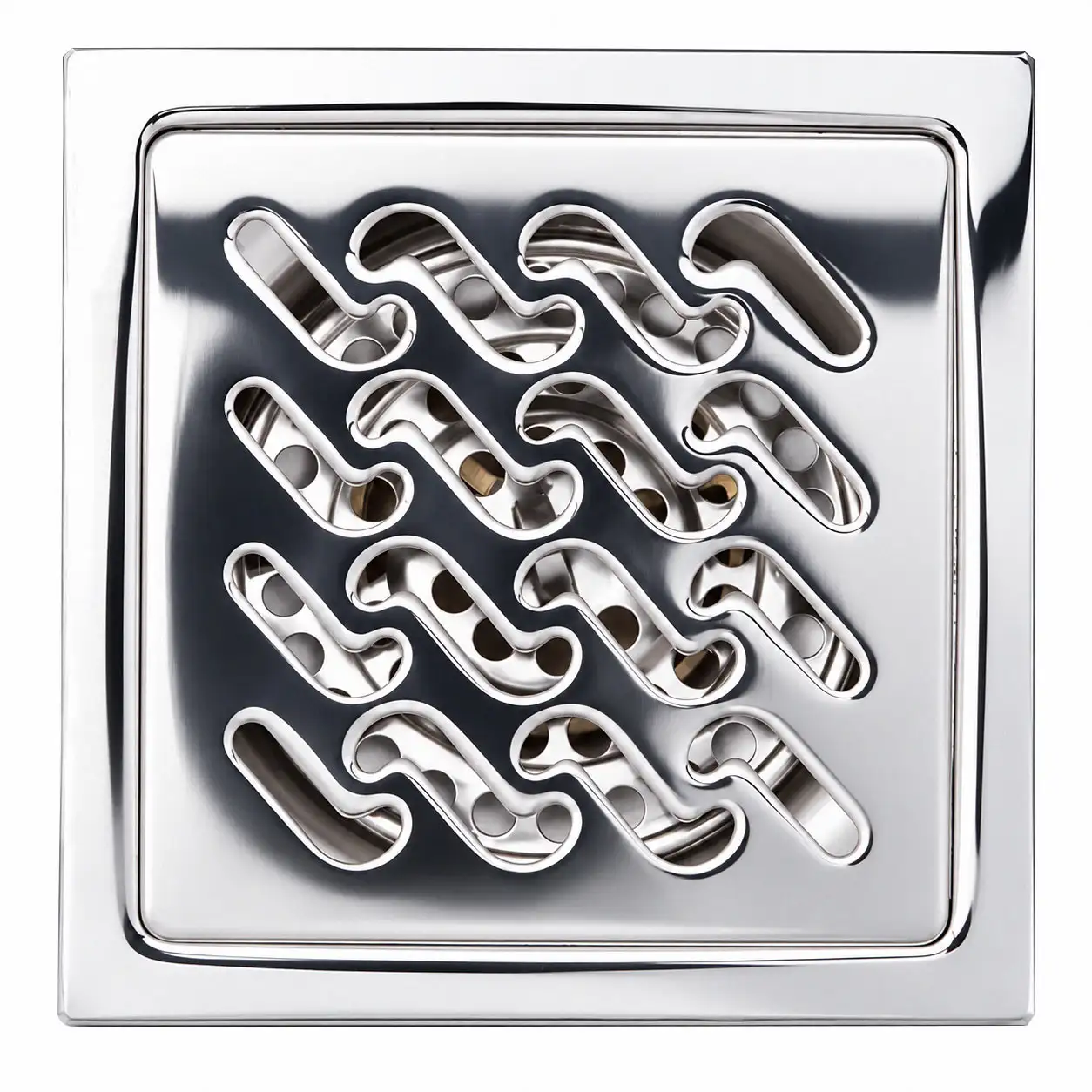

Vật liệu Inox SUS 304 sáng bóng

Phễu thu sàn Inox SUS 304 100x100mm sử dụng Inox SUS 304 ở phần thân và mặt sản phẩm theo dữ liệu đã xác nhận. Bề mặt được mô tả là sáng bóng; không quy đổi sang thuật ngữ “mạ Chrome” khi chưa có thông tin kỹ thuật xác nhận quy trình mạ.

Trong thiết kế dự án, vật liệu và bề mặt nên được đối chiếu cùng yêu cầu hoàn thiện khu vực vệ sinh, màu thiết bị, loại gạch sàn và phương án bảo trì định kỳ.

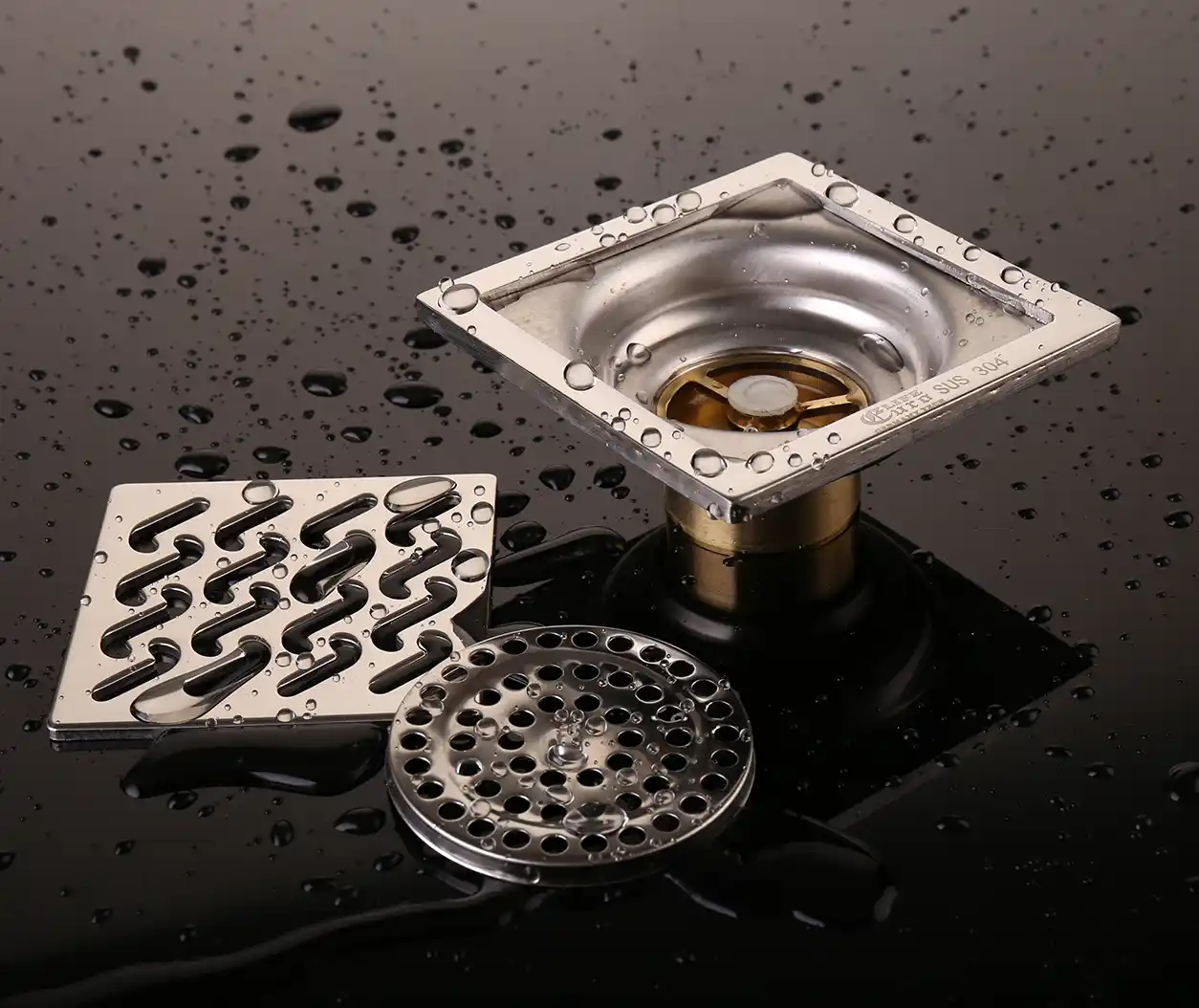

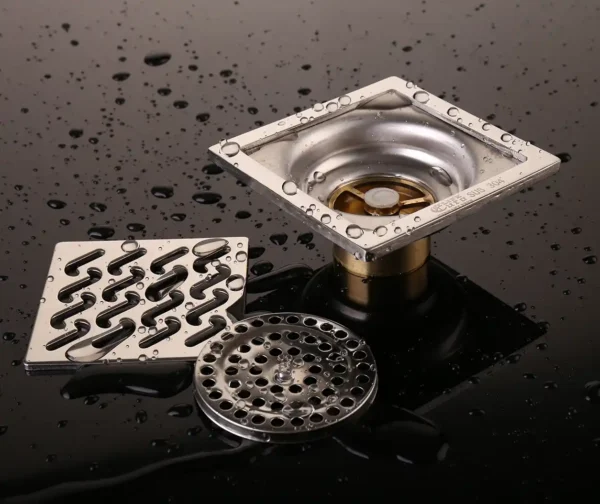

Kết cấu lọc rác có thể tháo rời

EL-HG07 có tấm lọc rác nằm bên dưới nắp mặt và có thể tháo ra. Chi tiết này hỗ trợ giữ lại một phần tóc, cặn và rác lớn trước khi đi sâu vào đường thoát.

Khả năng tháo tấm lọc là yếu tố đáng lưu ý trong các công trình cần vệ sinh định kỳ, vì nhân viên vận hành có thể tiếp cận bộ phận lọc mà không cần tháo toàn bộ cụm thoát khỏi nền.

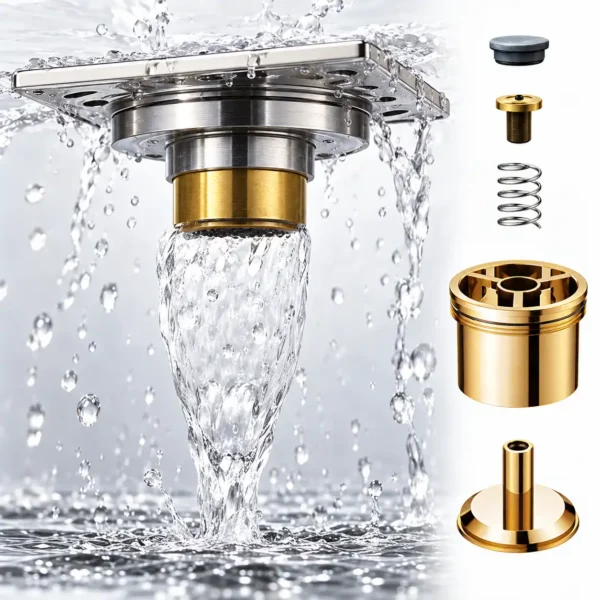

Cụm chống hôi bằng Đồng và cơ cấu lò xo

Phần dưới của phễu thu sàn Inox SUS 304 100x100mm sử dụng cụm chống hôi bằng Đồng. Bên trong có lò xo phục vụ cơ cấu đóng/mở.

Khi dòng nước đi qua, cơ cấu cho phép nước thoát xuống phía dưới. Khi dòng nước dừng, bộ phận đóng trở lại, hỗ trợ hạn chế mùi từ hệ thống thoát đi ngược lên không gian sử dụng.

Cơ cấu đóng phía dưới cũng hỗ trợ hạn chế côn trùng bò ngược và hỗ trợ hạn chế nước trào ngược trong điều kiện hệ thống thoát phù hợp. Đây là công năng hỗ trợ của kết cấu sản phẩm, không nên diễn giải thành khả năng chống trào ngược tuyệt đối trong mọi điều kiện.

Cụm chống hôi có thể tháo rời, thuận tiện cho công tác kiểm tra, vệ sinh và tiếp cận bộ phận lò xo khi cần bảo trì.

Phạm vi ống chờ và yêu cầu kiểm tra trước khi thi công

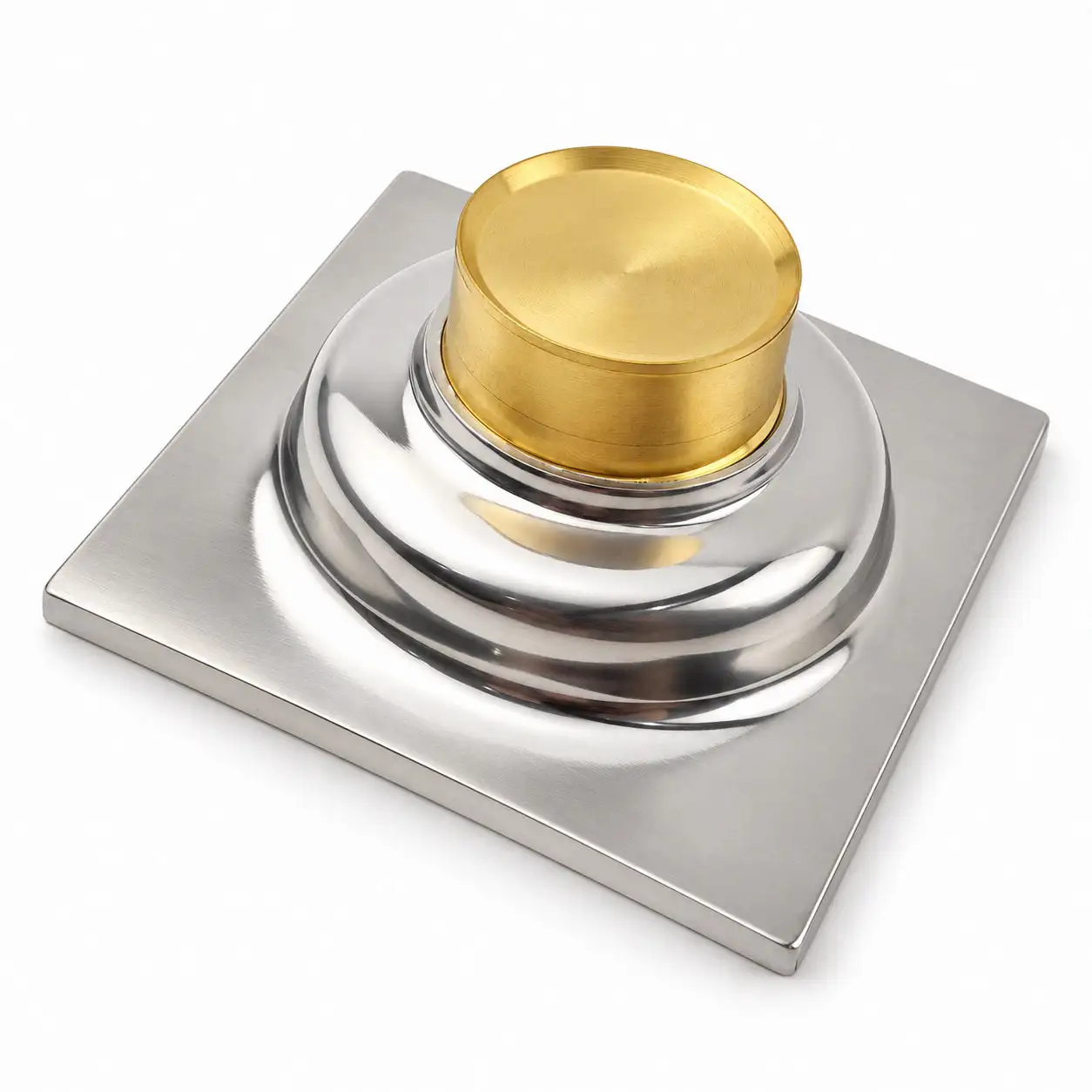

EL-HG07 được xác nhận phù hợp với ống chờ khoảng Ø40–Ø90 mm tùy điều kiện lắp đặt. Phạm vi này cần được hiểu là khả năng bố trí thực tế của sản phẩm chứ không phải đường kính trực tiếp của chi tiết 40 mm hoặc 79 mm thể hiện trên bản vẽ.

Khi sử dụng phễu thu sàn Inox SUS 304 100x100mm cho công trình, đơn vị thi công nên kiểm tra tối thiểu ba yếu tố: đường kính và vị trí ống chờ, chiều sâu sàn hoàn thiện và khoảng trống cần thiết cho cụm chống hôi phía dưới.

Đối với công trình cải tạo, nên khảo sát thực tế trước khi lựa chọn vì kích thước miệng ống, cao độ nền và kết cấu hiện hữu có thể khác so với điều kiện lắp mới.

Bảng thông số kỹ thuật Eurolife EL-HG07

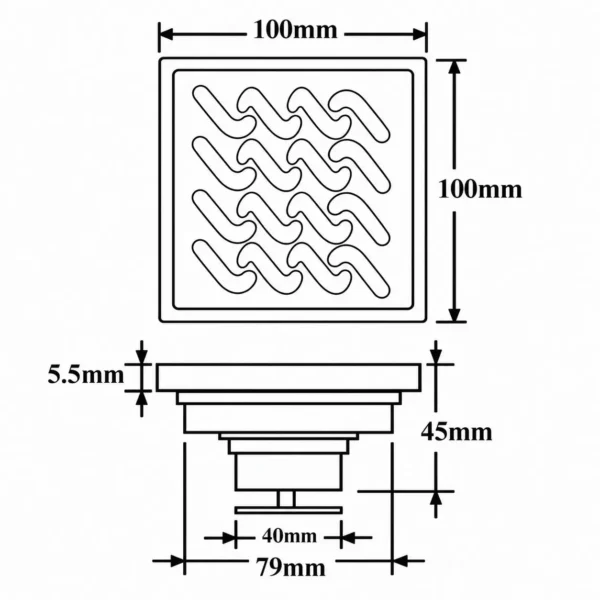

Bản vẽ kỹ thuật EL-HG07

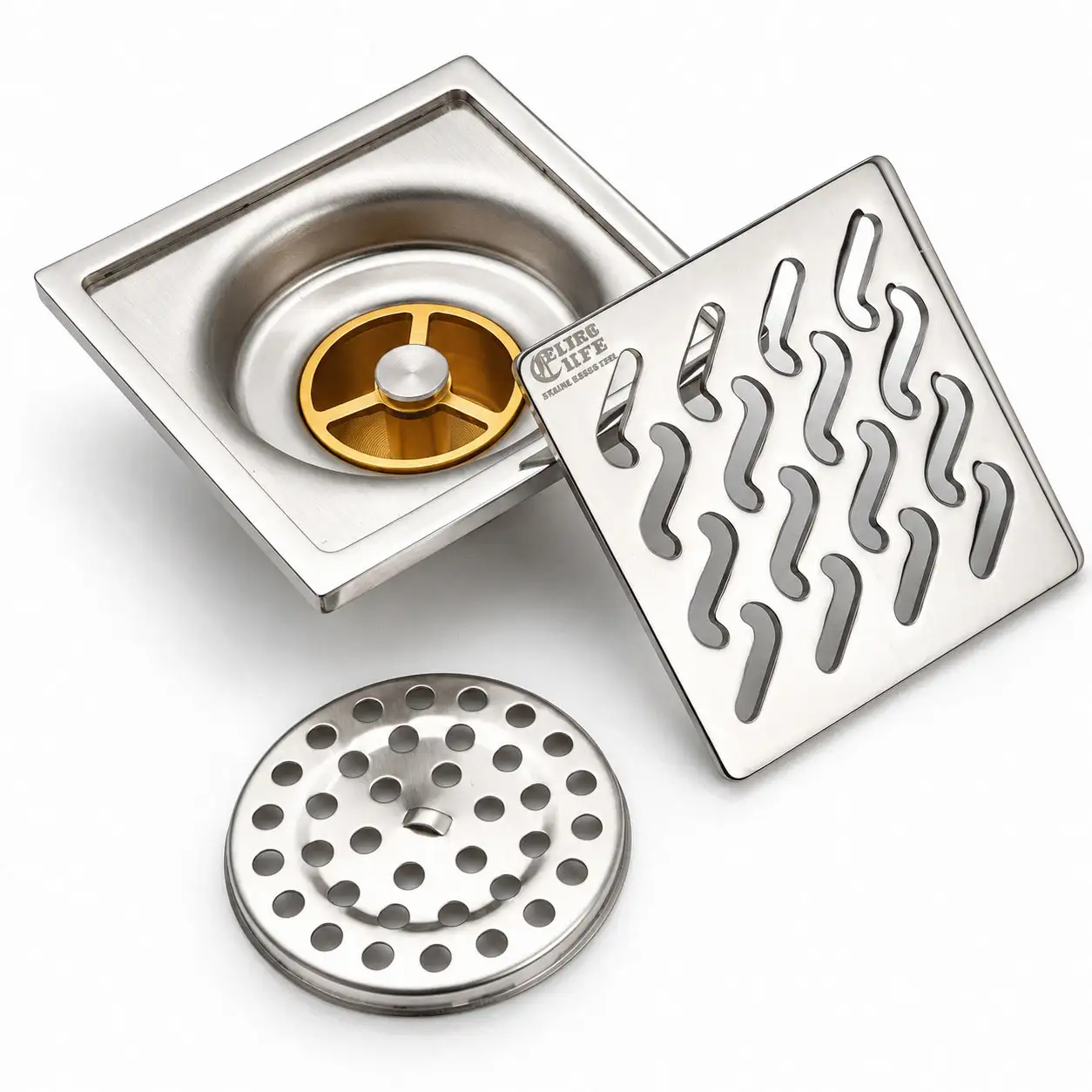

Khả năng bảo trì và vệ sinh định kỳ

Với thiết bị thu sàn, khả năng tiếp cận để vệ sinh là một phần quan trọng trong quá trình khai thác công trình. EL-HG07 cho phép tháo tấm lọc rác và cụm chống hôi để kiểm tra.

Khi bảo trì, nên làm sạch khe thu nước, tấm lọc, khu vực thân thoát và cụm lò xo. Sau khi thao tác cần lắp lại đúng vị trí để đảm bảo cơ cấu đóng/mở hoạt động bình thường.

Ứng dụng trong công trình

Phễu thu sàn Inox SUS 304 100x100mm có thể được xem xét sử dụng cho phòng tắm, nhà vệ sinh, căn hộ, nhà ở, khu lưu trú hoặc các khu vực sàn ướt có thông số lắp đặt phù hợp.

Đối với dự án, model nên được lựa chọn trên cơ sở bản vẽ MEP, vị trí ống chờ, cao độ hoàn thiện sàn và yêu cầu vận hành thực tế. Không nên chỉ dựa trên kích thước mặt 100 × 100 mm để quyết định khả năng tương thích.

Video sản phẩm

Chứng chỉ – Công nghệ – Bảo hộ – Danh hiệu Eurolife

Thông tin chính thức về thương hiệu, công nghệ, bảo hộ và các nội dung Eurolife đã công bố được cập nhật tại:
Chứng chỉ và Công nghệ Eurolife.

Tham khảo trang bán hàng Eurolife EL-HG07

Khách hàng có nhu cầu mua lẻ hoặc kiểm tra thông tin đặt hàng có thể xem trang bán hàng dự kiến của
Eurolife EL-HG07 trên eurolife.com.vn.

Câu hỏi kỹ thuật thường gặp

100 × 100 mm có phải là kích thước ống không?

Không. Đây là kích thước phủ bì của mặt sản phẩm. Đường ống và điều kiện lắp phải được kiểm tra riêng.

40 mm trên bản vẽ có phải dùng cho ống Ø40 mm không?

Không nên suy diễn như vậy. 40 mm là kích thước của một phần cấu tạo dưới cùng. Phạm vi ống chờ được xác nhận riêng là khoảng Ø40–Ø90 mm tùy điều kiện lắp đặt.

Chiều cao tổng thể EL-HG07 là bao nhiêu?

Chiều cao tổng thể được xác nhận là 45 mm.

Cụm chống hôi có tháo được không?

Có. Cụm bằng Đồng kết hợp lò xo có thể tháo rời để kiểm tra và vệ sinh.

Phễu thu sàn Inox SUS 304 100x100mm Eurolife EL-HG07 có hỗ trợ chống trào ngược không?

Cơ cấu đóng phía dưới hỗ trợ hạn chế nước trào ngược trong điều kiện hệ thống thoát phù hợp. Nội dung kỹ thuật không diễn giải đây là khả năng chống trào tuyệt đối trong mọi tình huống.

Trọng lượng EL-HG07 là bao nhiêu?

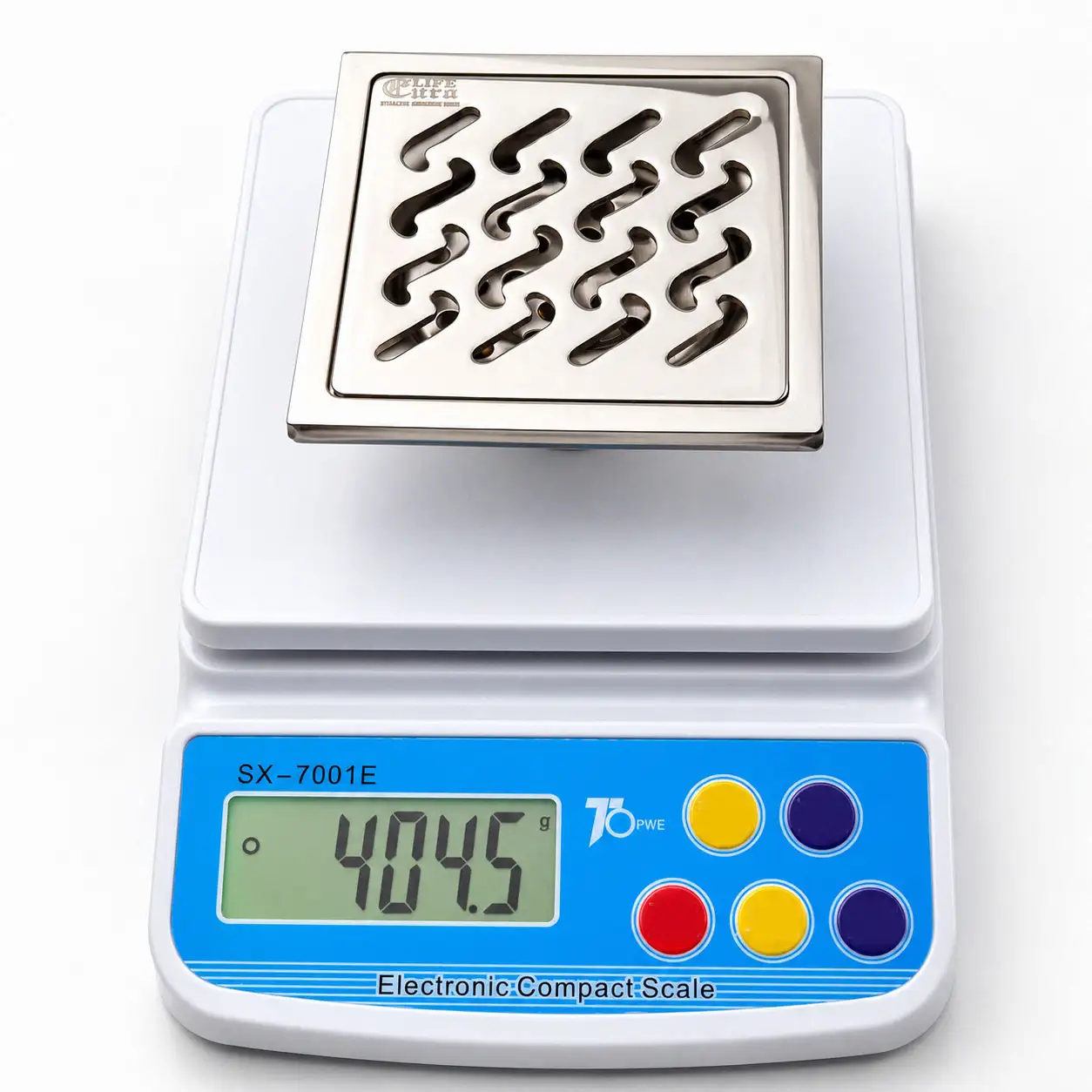

Trọng lượng sản phẩm được xác nhận là 404,5 g.
